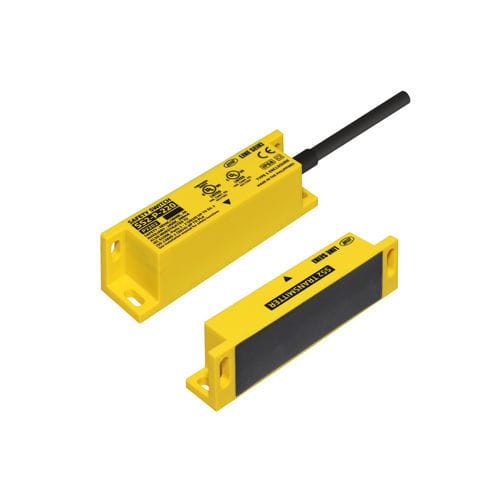

Sicherheitsschalter SS2-P-2 series

mehrpoligIP68SIL 2

Berührungsloser SicherheitsschalterKunststoffStand-aloneSicherheitsrelais kombinierbarMerkmalePLd nach ISO 13849-1 in Stand-alone-AnwendungenQuerüberwachung zwischen zwei KanälenMehrere Geräte können an eine Sicherheitsrelaiseinheit angeschlossen werdenModelleModelleSicherheitsausgangHilfsausgangGehäusematerialSS2-P-210RelaisN.O. Kontakt x 2N.C.(SSR Ausgang) x 1Polyamid 66 (PA66)SS2-P-220N.C.(PNP Open Collector Ausgang) x 1SS2-P-230N.C.(NPN Open Collector-Ausgang) x 1SpezifikationenSpannungsversorgungDC24V (-15%/+10%)BetriebsabständeRichtiger Betriebsabstand: 12mmGesicherter Einschaltabstand : 10mm Gesicherter Ausschaltabstand : 15mm Hysterese : 2mm Wiederholgenauigkeit : <5%Absicherung des AusgangsInterne Sicherung 2ABetriebstemperatur-25 - +60°CTypCodierungsstufe (ISO 14119)4 / NiedrigMTFd>100 JahreErfüllte NormenISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-2, CE, RoHSDetaillierte ModellspezifikationenModelleSS2-P-210SS2-P-220SS2-P-230SicherheitsausgangN.O. Kontakt x 2 (AC48V 2A (AC allgemeiner Gebrauch) / DC30V 2A (DC ohmsch) / DC5V 10mA Min.)Hilfsausgang (x1)N.C. x 1(SSR Ausgang)N.C. x 1(PNP Open Collector Ausgang)N.C. x 1(NPN Open Collector Ausgang)DC24V 200mA Max.KontaktkonfigurationBetriebsstrom60mA215mA60mSicherheitsrelaiseinheitKann in Kombination mit SM1-301 von Line Seiki verwendet werdenAbmessungenSendereinheit : 92 x 25 x 17 mmEmpfängereinheit : 92 x 25 x 24,5 mmAbmessungenGewichtSendereinheit : 80gEmpfängereinheit (einschließlich Kabel) : 230gSchutzklasseIP68PLPLd (Sicherheitskat.3), SIL 2: Stand-alone oder mit Sicherheitsrelaisgerät "SM1-301"*2 bis 25 Sicherheitsschalter können in Reihe geschaltet werdenPLd (Safety Ca.3), SIL3: Kombiniert mit Sicherheitsrelaisgerät "SM1-301"*1 SicherheitsschalterTechnische Daten / MerkmaleBerührungsloser Sicherheits-TürschalterPLd nach ISO 13849-1 in Stand-alone-AnwendungenQuerüberwachung zwischen zwei KanälenMehrere Geräte können an ein Sicherheitsrelaisgerät angeschlossen werdenKunststoffgehäuse (Polyamid 66)Relaisausgang: Schließer x 2AHilfsausgang: N.C. (SSR-, PNP- oder NPN-Open-Collector-Ausgang) x 1Spannungsversorgung: DC24V (-15%/+10%)Betriebstemperatur: -25 bis +60°CSchutzklasse: IP68Erfüllt ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL, CSA, CE, RoHS
