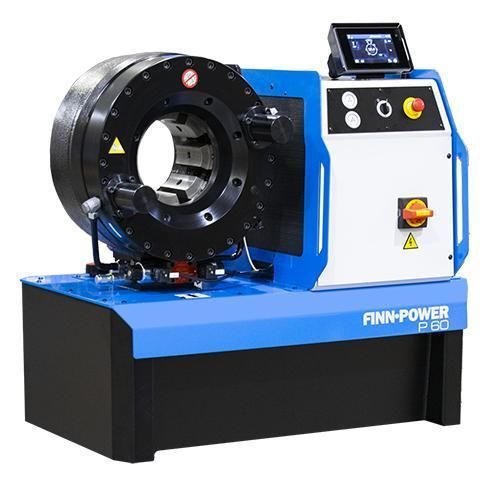

Schlauchpresse P60

automatischhydraulischelektrohydraulisch

Übersicht
Die P60 ist eine Werkstatt-Crimpmaschine für große Camlock-artige Kupplungen und für hydraulische bzw. industrielle Schläuche im kleinen bis mittleren Bereich. Sie bietet einen vergrößerten Öffnungsdurchmesser und schaltet die Hydraulik im Leerlauf automatisch ab, um Energieverbrauch und Lärm zu reduzieren. Die SCC-Steuerung bietet Konnektivität und eine visuelle Benutzeroberfläche; Step-Crimping ist serienmäßig. MS ist die Basisausführung.

Steuerung und Hauptmerkmale

• Steuerung: MS
• Steuerung: SCC (5-Zoll Touchscreen)
• Automatische Hydraulik-Abschaltung im Leerlauf
• Step-Crimping-Funktion (SCC)
• Geeignet für Camlock-Kupplungen und industrielle Schläuche
• Keine weiteren Modelle verfügbar

Standardausstattung (MS)

• Adapter für Matrizensatz Serie 32 (Teilenr. 402604)
• Mechanische Rückanschlagsvorrichtung (Teilenr. 720194)

Standardausstattung (SCC)

• Adapter für Matrizensatz Serie 32 (Teilenr. 402604)

Optionen (MS)

• Fußschalter (Teilenr. 676906)
• Spiegel (Teilenr. 720200)
• Werkzeugbasis mit QuickChange-Werkzeug für P32-Matrizen, 18 Plätze (Teilenr. 720198)
• Werkzeugbasis mit QuickChange-Werkzeug für P32-Matrizen, 8 Plätze für 140-Matrizen / 6 Plätze für 32-Matrizen (Teilenr. 719124)
• Werkzeughalter mit QuickChange (Teilenr. 692740)
• QuickChange-Werkzeug für Serie-32-Matrizen (Teilenr. 701049)

Optionen (SCC)

• Fußschalter (Teilenr. 691563)
• Spiegel (Teilenr. 720200)
• Mechanische Rückanschlagsvorrichtung (Teilenr. 720194)
• Elektrische Rückanschlagsvorrichtung (Teilenr. 720195)
• Werkzeugbasis mit QuickChange-Werkzeug für P32-Matrizen, 18 Plätze (Teilenr. 720198)
• Werkzeugbasis mit QuickChange-Werkzeug für P32-Matrizen, 8 Plätze für 140-Matrizen / 6 Plätze für 32-Matrizen (Teilenr. 719124)
• Werkzeughalter mit QuickChange (Teilenr. 692740)
• QuickChange-Werkzeug für Serie-32-Matrizen (Teilenr. 701049)

Technische Daten
Max. Crimp-Durchmesser (Standardmatrizen): 124 mm / 4,88 in
Max. Crimp-Durchmesser mit Master-Matrizen: 150 mm / 5,9 in
Max. Crimp-Kraft: 2600 kN (260 Tonnen)
Max. Öffnung ohne Matrizen: 204 mm; zusätzliche Öffnung mit Matrizen: +64 mm
Matrizenserien: 32 / 140
Master-Matrize D/L: 140 / 120 mm (5,52–4,73 in)
Motorleistung: 4,0 kW / 5,5 HP
Ölbehältervolumen: 80 l
Zykluszeit (theoretisch, 10 mm): 5,8 s
Abmessungen (L x B x H): 865 x 553 x 871 mm (34,1 x 21,8 x 34,3 in)
Gewicht: 298 kg / 656 lbs
Hinweise: Der Crimpbereich kann mit Sondermatrizen vergrößert werden. Die maximale Öffnung ist der gesamte Matrizenspielweg; diesen Wert zum Mindesdurchmesser der verwendeten Matrize addieren.

Matrizensatz 140er Serie

• 18860/84/110 — D 84 mm, L 110 mm — Bereich 84,0–92,0 mm
• 18860/92/110 — D 92 mm, L 110 mm — Bereich 92,0–100,0 mm
• 18860/100/110 — D 100 mm, L 110 mm — Bereich 100,0–108,0 mm
• 18860/108/110 — D 108 mm, L 110 mm — Bereich 108,0–116,0 mm
• 18860/116/110 — D 116 mm, L 110 mm — Bereich 116,0–124,0 mm

Matrizensatz 32er Serie

• 18506/10 — D 10 mm, L 55 mm — Bereich 10,0–12,0 mm
• 18506/12 — D 12 mm, L 55 mm — Bereich 12,0–14,0 mm
• 18506/14 — D 14 mm, L 55 mm — Bereich 14,0–16,0 mm
• 18506/16 — D 16 mm, L 55 mm — Bereich 16,0–19,0 mm
• 18212/19 — D 19 mm, L 55 mm — Bereich 19,0–22,0 mm
• 18506/22 — D 22 mm, L 70 mm — Bereich 22,0–26,0 mm
• 18506/26 — D 26 mm, L 70 mm — Bereich 26,0–30,0 mm
• 18506/30 — D 30 mm, L 70 mm — Bereich 30,0–34,0 mm
• 18506/34 — D 34 mm, L 75 mm — Bereich 34,0–39,0 mm
• 18506/39 — D 39 mm, L 75 mm — Bereich 39,0–45,0 mm
• 18506/45 — D 45 mm, L 90 mm — Bereich 45,0–51,0 mm
• 18506/51 — D 51 mm, L 90 mm — Bereich 51,0–57,0 mm
• 18506/57 — D 57 mm, L 100 mm — Bereich 57,0–63,0 mm
• 18506/63/110 — D 63 mm, L 110 mm — Bereich 63,0–69,0 mm
• 18506/69/110 — D 69 mm, L 110 mm — Bereich 69,0–75,0 mm
• 18506/74/110 — D 74 mm, L 110 mm — Bereich 74,0–80,0 mm
• 18506/78/110 — D 78 mm, L 110 mm — Bereich 78,0–87,0 mm

Technische Spezifikationen

• Modell: P60
• Marke: Finn-Power
• Max. Crimp-Ø (Standardmatrizen): 124 mm / 4,88 in
• Max. Crimp-Ø mit Master-Matrizen: 150 mm / 5,9 in
• Max. Crimp-Kraft: 2600 kN (260 Tonnen)
• Max. Öffnung ohne Matrizen: 204 mm; zusätzliche Öffnung: +64 mm
• Matrizenserien: 32 / 140
• Master-Matrize D/L: 140 / 120 mm (5,52–4,73 in)
• Motorleistung: 4,0 kW / 5,5 HP
• Ölbehältervolumen: 80 l
• Zykluszeit (theoretisch, 10 mm): 5,8 s
• Abmessungen (L x B x H): 865 x 553 x 871 mm
• Gewicht: 298 kg / 656 lbs
