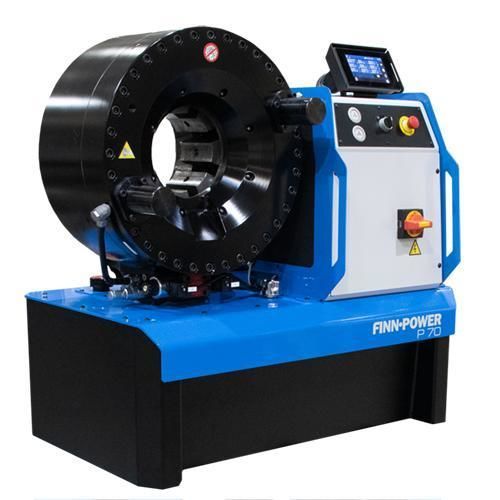

Schlauchpresse P70SCC

für Hydraulikschläucheautomatischhydraulisch

Produktübersicht
Der P70SCC ist die größte Tisch‑Crimpmaschine seiner Baureihe und bietet höhere Leistung sowie eine größere Öffnung zur Verarbeitung von schwereren Armaturen und größeren Industrieschläuchen. Entwickelt für Werkstattbetrieb und für kleine bis mittlere industrielle Schlauchmontagen.

Kurzbezeichnung
Crimpmaschine für Werkstattgebrauch

Merkmale

• Steuerung: SCC (5" Touchscreen)
• Modelle: ein Modell verfügbar (P70SCC)
• Standardausstattung: Adaptermatrizen (Art.-Nr. 704631); Spiegel (Art.-Nr. 720878)
• Optionen: Fußpedal (Art.-Nr. 691563); elektrischer Anschlag; mechanisches Anschlaggerät; Werkzeugbasis mit QuickChange‑Tool für P32‑Matrizen, 18 Plätze (Art.-Nr. 720198); Werkzeugbasis mit QuickChange‑Tool für P32‑Matrizen, 8 Plätze für 140‑Matrizen / 6 Plätze für 32‑Matrizen (Art.-Nr. 719124); Werkzeughalter mit QuickChange‑Tool (Art.-Nr. 692740); QuickChange‑Tool (Art.-Nr. 701049)

Matrizensatz 145‑Serie
Matrizensatz Nr. | D (mm) | L (mm) | Crimp‑Bereich (mm)
18860/84/120 | 84 | 120 | 84.0-92.0
18860/92/120 | 92 | 120 | 92.0-100.0
18860/100/120 | 100 | 120 | 100.0-108.0
18860/108/120 | 108 | 120 | 108.0-116.0
18860/116/120 | 116 | 120 | 116.0-124.0

Matrizensatz 140‑Serie
Matrizensatz Nr. | D (mm) | L (mm) | Crimp‑Bereich (mm)
18860/84/110 | 84 | 110 | 84.0-92.0
18860/92/110 | 92 | 110 | 92.0-100.0
18860/100/110 | 100 | 110 | 100.0-108.0
18860/108/110 | 108 | 110 | 108.0-116.0
18860/116/110 | 116 | 110 | 116.0-124.0

Matrizensatz 32‑Serie
Matrizensatz Nr. | D (mm) | L (mm) | Crimp‑Bereich (mm)
18506/10 | 10 | 55 | 10.0-12.0
18506/12 | 12 | 55 | 12.0-14.0
18506/14 | 14 | 55 | 14.0-16.0
18506/16 | 16 | 55 | 16.0-19.0
18212/19 | 19 | 55 | 19.0-22.0
18506/22 | 22 | 70 | 22.0-26.0
18506/26 | 26 | 70 | 26.0-30.0
18506/30 | 30 | 70 | 30.0-34.0
18506/34 | 34 | 75 | 34.0-39.0
18506/39 | 39 | 75 | 39.0-45.0
18506/45 | 45 | 90 | 45.0-51.0
18506/51 | 51 | 90 | 51.0-57.0
18506/57 | 57 | 100 | 57.0-63.0
18506/63/110 | 63 | 110 | 63.0-69.0
18506/69/110 | 69 | 110 | 69.0-75.0
18506/74/110 | 74 | 110 | 74.0-80.0
18506/78/110 | 78 | 110 | 78.0-87.0

Hinweise
* Je nach Anschluss. 1) Mit Standardmatrizen. Der Crimp‑Bereich kann mit Sondermatrizen vergrößert werden. 2) Theoretisch bei 10 mm Zyklus. 3) Die maximale Öffnung ist der gesamte Matrizenhub. Addieren Sie diesen Wert zum minimalen Crimp‑Durchmesser des verwendeten Matrizensatzes. Das Ergebnis ist die maximale Öffnung der Maschine mit eingesetztem Satz.

Technische Daten

• Max. Crimp‑Ø (mm/zoll): 124 / 4.88
• Max. Crimp‑Kraft: 4000 kN (400 Tonnen)
• Zykluszeit (10 mm): 6.8 s (theoretisch)
• Hydraulikschlauch Größe (Zoll): 3 *
• Industrieschlauch Größe (Zoll): 4.88 *
• Matrizenserien: 32 / 140
• Max. Öffnung (mm): +60
• Max. Öffnung ohne Matrizen (mm): 200
• Master Matrize D/L (mm): 140 / 155
• Master Matrize D/L (Zoll): 5.52 - 6.1
• Motorleistung: 5.5 kW / 7.5 HP
• Öltankvolumen: 80 l
• Abmessungen (LxBxH) mm: 912 x 559 x 907
• Abmessungen (LxBxH) Zoll: 35.9 x 22 x 35.7
• Gewicht: 461 kg / 1014 lbs
