Klemmenblock auf DIN-Schiene DBB-PG series

SchraubanschlussKunststoffisoliert

Präsentation

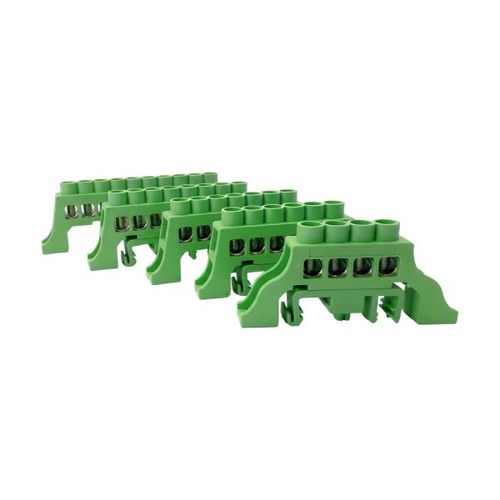

Grüne Klemmenleisten – erhältlich mit 4 bis 12 Anschlüssen. Klemmenleiste zum Anschluss und zur Verteilung von Leitern in elektrischen Anlagen. Für die Hutschienenmontage vorgesehen, ermöglicht sie eine schnelle und ordentliche Installation in Schaltschränken und Gehäusen.

Funktionen

• Anwendungen: Klemmenleiste zum Anschluss und zur Verteilung von Leitern in elektrischen Anlagen.
• Hochleitfähige Messingleiste gewährleistet ausgezeichneten Stromfluss und zuverlässige Verbindungen.
• Typische Einsatzzwecke:
  • Verkabelung von Schaltschränken
  • Industrielle Schaltschränke
  • Wohn- und Gewerbeinstallationen
  • Verteilung und Bündelung von Leitern

Eigenschaften

• Physikalisch:
  • Hochleitfähige Messingleiste
  • Verschraubung aus verzinktem Stahl
  • Gehäuse aus Nylon PA66 UL94 V-0
• Installation und Anschluss:
  • Hutschienenmontage
  • Anschlussdurchmesser: Ø7 mm
  • Anschlusskapazität: 2,5 mm² – 16 mm²
  • Nennspannung: 250 - 400 V
• Sicherheit:
  • Vollständig isolierte Leiste

Varianten und Bestellcodes
Bestellcode | Anzahl Anschlüsse | Kabelquerschnitt | Abmessungen | Lagerstatus
DBB-P04G | 4 | 2,5 – 16 mm² | 37 x 57 x 13 mm | instock
DBB-P06G | 6 | 2,5 – 16 mm² | 37 x 57 x 13 mm | instock
DBB-P08G | 8 | 2,5 – 16 mm² | 37 x 78 x 13 mm | instock
DBB-P10G | 10 | 2,5 – 16 mm² | 37 x 89 x 13 mm | instock
DBB-P12G | 12 | 2,5 – 16 mm² | 37 x 102 x 13 mm | instock

Präsentationsunterlagen
Produktbroschüre verfügbar (Übersicht über das Sortiment an Klemmenleisten und Schutzleitersammlern).

Technische Spezifikationen

• Hochleitfähige Messingleiste
• Verschraubung aus verzinktem Stahl
• Gehäuse aus Nylon PA66 UL94 V-0
• Hutschienenmontage
• Anschlussdurchmesser Ø7 mm
• Anschlusskapazität 2,5 – 16 mm²
• Nennspannung 250 – 400 V
• Vollständig isolierte Leiste
