Klemmenblock auf DIN-Schiene DBB-PB series

Schraubanschlussisoliert12-polig

Präsentation

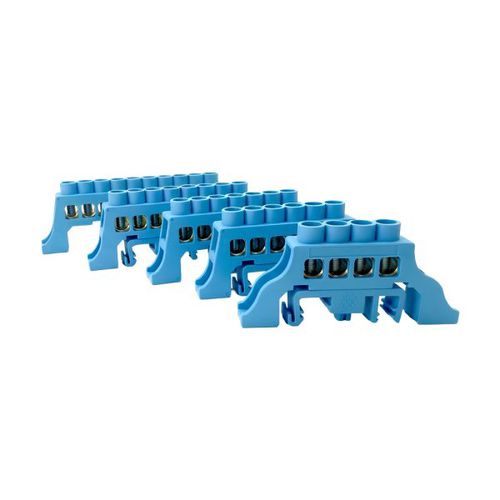

Blaue Anschlussleisten — 4 bis 12 Pole. Reihenklemme zur Verbindung und Verteilung von Leitern in elektrischen Installationen. Für die Montage auf DIN-Schiene vorgesehen und ermöglicht eine schnelle, ordentliche Installation in Schaltschränken und Verteilgehäusen.

Funktionen

• Anwendungen: Verbindung und Verteilung von Leitern in elektrischen Installationen.
• Typische Verwendungen: Verdrahtung von Verteilerschränken, industrielle Schaltschränke, Wohn- und Gewerbeinstallationen, Bündelung und Verteilung von Leitern.
• Messing-Sammelschiene mit hoher Leitfähigkeit für guten Stromfluss und zuverlässige Verbindungen.
• Schnelle und ordentliche Montage auf DIN-Schiene.

Eigenschaften (Übersicht)

• Materialien: Messing-Sammelschiene (hohe Leitfähigkeit), Schrauben aus verzinktem Stahl, Gehäuse aus Nylon PA66 UL94 V-0.
• Montage: DIN-Schiene.
• Anschlussdurchmesser: Ø7 mm.
• Anschlusskapazität: 2,5–16 mm².
• Nennspannung: 250–400 V.
• Vollständig isolierte Sammelschiene für die Sicherheit der Installation.

Varianten und Bestellcodes
Bestellcode | Anzahl Pole | Kabelquerschnitt | Abmessungen | Verfügbarkeit
DBB-P04B | 4 | 2,5–16 mm² | 37 x 57 x 13 mm | auf Lager
DBB-P06B | 6 | 2,5–16 mm² | 37 x 57 x 13 mm | auf Lager
DBB-P08B | 8 | 2,5–16 mm² | 37 x 78 x 13 mm | auf Lager
DBB-P10B | 10 | 2,5–16 mm² | 37 x 89 x 13 mm | auf Lager
DBB-P12B | 12 | 2,5–16 mm² | 37 x 102 x 13 mm | auf Lager

Downloadbereich (Produktdokument)
Produktreihe der Anschlussleisten und Schutzleiter-Sammelschienen — Dokumentation verfügbar (PDF).

Eigenschaften / technische Daten

• Handelsbezeichnung: DBB-PB (Varianten: DBB-P04B, DBB-P06B, DBB-P08B, DBB-P10B, DBB-P12B).
• Farbe: blau.
• Sammelschiene: Messing, hohe Leitfähigkeit.
• Schrauben: verzinkter Stahl.
• Gehäuse: Nylon PA66 UL94 V-0 (isolierend).
• Montage: DIN-Schiene.
• Anschlussdurchmesser: Ø7 mm.
• Geeigneter Leiterquerschnitt: 2,5–16 mm².
• Nennspannung: 250–400 V.
• Abmessungen (je nach Variante): 37 x 57 x 13 mm bis 37 x 102 x 13 mm.
• Vollständig isoliertes Produkt für Installationssicherheit.
• Verfügbarkeit: auf Lager (für die aufgeführten Varianten).
