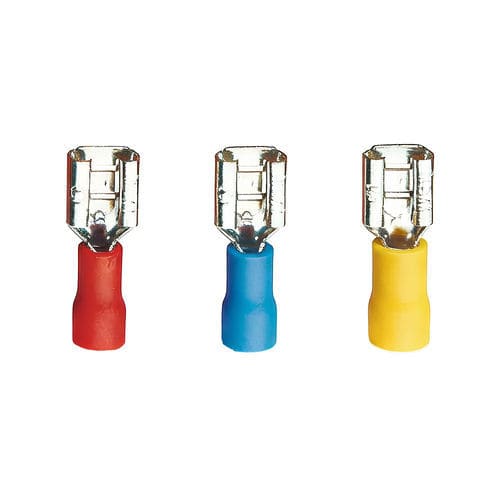

Flachsteckhülse DIT6 series

isoliertKupferPVC

Produktübersicht
Vorisolierte Faston-Buchsenkabelschuhe aus elektrolytisch versilbertem/ verzinntem Kupfer (tinned electrolytic copper) mit PVC-Isolierhülse, geliefert im Beutel zu 100 Stück. Entwickelt für schnelle, demontierbare und zuverlässige Verbindungen auf Faston‑Stecklaschen, geeignet für Industrie-, Gewerbe‑ und Wohninstallationen.

Eigenschaften

• Material: elektrolytisch verzinntes Kupfer
• Isolierung: PVC‑Hülse
• Verpackung: Beutel à 100 Stück
• Rot – Leiterquerschnitt: 0,5–1,5 mm²
• Blau – Leiterquerschnitt: 1,5–2,5 mm²
• Gelb – Leiterquerschnitt: 4–6 mm²

Maximalstrom

• Rot: 10 A
• Blau: 15 A
• Gelb: 24 A

Vorteile

• Schnelle Verbindung ohne Schrauben oder Löten
• Demontierbar für Wartung oder Austausch
• Gute Leitfähigkeit durch verzinntes Kupfer
• Widerstand gegen Korrosion und Oxidation
• Integrierte PVC‑Hülse schützt vor Kurzschlüssen und Kontakt
• Vereinfacht die Verdrahtung und reduziert Montagezeit

Funktion
Die vorisolierten Faston‑Buchsen gewährleisten einen stabilen elektrischen Kontakt mit Faston‑Stecklaschen. Die Konstruktion sichert die Klemmung der Lasche und schützt gegen Kurzschlüsse durch die integrierte PVC‑Hülse.

Anwendungen
Einsetzbar in Schaltschränken, elektromechanischen Geräten, Kabelbäumen sowie in Industrie-, Gewerbe‑ und Wohninstallationen für schnelle und zuverlässige Anschlüsse.

Anwendungshinweise

• Wählen Sie den passenden Leiterquerschnitt für optimalen Kontakt
• Verwenden Sie eine geeignete Crimpzange für gleichmäßiges Verpressen
• Stecken Sie den Kabelschuh vollständig auf die Faston‑Lasche, um sicheren Kontakt zu gewährleisten
• Prüfen Sie regelmäßig den Zustand der PVC‑Isolierung und die Verbindung bei Schwingungsbelastung
• Beachten Sie den maximal zulässigen Strom für jede Leiterquerschnittsgröße

Varianten und Bestellcodes
Code | Farbe | Leiterquerschnitt | Max. Strom | Laschenmaß | Verfügbarkeit
DIT6-2.8-5R | Rot | 0,5–1,5 mm² | 10 A | 2,8 x 0,5 mm | auf Lager
DIT6-2.8-8R | Rot | 0,5–1,5 mm² | 10 A | 2,8 x 0,8 mm | auf Lager
DIT6-4.8-5R | Rot | 0,5–1,5 mm² | 10 A | 4,75 x 0,5 mm | auf Lager
DIT6-4.8-8R | Rot | 0,5–1,5 mm² | 10 A | 4,75 x 0,8 mm | auf Lager
DIT6-6.3-8R | Rot | 0,5–1,5 mm² | 10 A | 6,35 x 0,8 mm | auf Lager
DIT6-2.8-5B | Blau | 1,5–2,5 mm² | 15 A | 2,8 x 0,5 mm | auf Lager
DIT6-2.8-8B | Blau | 1,5–2,5 mm² | 15 A | 2,8 x 0,8 mm | auf Lager
DIT6-4.8-5B | Blau | 1,5–2,5 mm² | 15 A | 4,75 x 0,5 mm | auf Lager
DIT6-4.8-8B | Blau | 1,5–2,5 mm² | 15 A | 4,75 x 0,8 mm | auf Lager
DIT6-6.3-8B | Blau | 1,5–2,5 mm² | 15 A | 6,35 x 0,8 mm | auf Lager
DIT6-6.3-8Y | Gelb | 4–6 mm² | 24 A | 6,35 x 0,8 mm | auf Lager
DIT6-9.4-1.2Y | Gelb | 4–6 mm² | 24 A | 9,4 x 1,2 mm | auf Lager

Technische Daten

• Material: elektrolytisch verzinntes Kupfer
• Isolierung: integrierte PVC‑Hülse
• Verpackung: Beutel à 100 Stück
• Farben und Querschnitte: rot (0,5–1,5 mm²), blau (1,5–2,5 mm²), gelb (4–6 mm²)
• Zuordbare Maximalströme: rot 10 A, blau 15 A, gelb 24 A
• Laschenmaße (Beispiele je Variante): 2,8 x 0,5 mm / 2,8 x 0,8 mm / 4,75 x 0,5 mm / 4,75 x 0,8 mm / 6,35 x 0,8 mm / 9,4 x 1,2 mm
