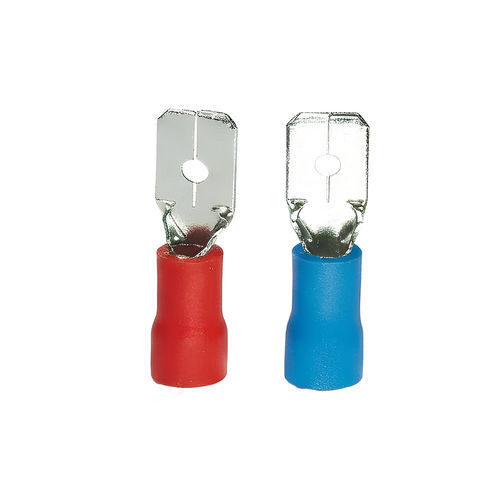

Flachstecker DIT5 series

isoliertPVC

Präsentation
Vorisolierte Faston-Steckhülsen (männlich) ermöglichen schnelle, sichere elektrische Verbindungen zu Faston-Buchsen. Die integrierte PVC-Isolierung schützt vor Kurzschlüssen und unbeabsichtigtem Kontakt.

Eigenschaften

• Physikalisch:
  • Material: elektrolytisches verzinntes Kupfer
  • Isolierhülse: PVC
  • Verpackung: Beutel mit 100 Stück
  • Farbe rot – Leiterquerschnitt: 0,5 – 1,5 mm²
  • Farbe blau – Leiterquerschnitt: 1,5 – 2,5 mm²
• Maximalstrom:
  • Rot: 10A
  • Blau: 15A
• Vorteile:
  • Schnelle, einfache Verbindung ohne Schrauben oder Löten
  • Leicht demontierbar für Wartung oder Austausch
  • Gute Leitfähigkeit dank verzinntem Kupfer
  • Erhöhte Beständigkeit gegen Korrosion und Oxidation
  • Integrierte PVC-Isolierung für Sicherheit und Schutz
  • Zeitersparnis bei Verdrahtung und Installation

Funktionen
Vorisolierte Faston-Steckhülsen (männlich) ermöglichen schnelle und sichere elektrische Verbindungen zu Faston-Buchsen und gewährleisten optimalen Kontakt. Die integrierte PVC-Isolierung schützt vor Kurzschlüssen und unbeabsichtigtem Kontakt.

Anwendungen
Verwendet in industriellen, gewerblichen und privaten Umgebungen: Schaltkästen, elektromechanische Geräte, Kabelbäume, Wartungs- und Reparaturarbeiten. Ideal zum Austausch oder zur Erweiterung bestehender Schaltkreise.

Anwendungshinweise

• Wählen Sie den geeigneten Leiterquerschnitt, um eine optimale Verbindung zu gewährleisten
• Verwenden Sie eine passende Crimpzange für gleichmäßiges und sicheres Vercrimpen
• Stecken Sie die Steckhülse vollständig in die Faston-Buchse, um einen guten Kontakt sicherzustellen
• Überprüfen Sie regelmäßig den Zustand der PVC-Isolierung und den Sitz der Verbindung, insbesondere in vibrationsbelasteten Umgebungen
• Beachten Sie den für jeden Leiterquerschnitt angegebenen maximal zulässigen Strom

Varianten und Bestellcodes
Bestellcode | Farbe | Leiterquerschnitt | Max. Strom | Laschenmaß | Lagerbestand
DIT5-2.8-8R | Rot | 0,5 – 1,5 mm² | 10A | 2,8 x 0,8 mm | instock
DIT5-4.8-5R | Rot | 0,5 – 1,5 mm² | 10A | 4,75 x 0,5 mm | instock
DIT5-6.3-8R | Rot | 0,5 – 1,5 mm² | 10A | 6,35 x 0,8 mm | instock
DIT5-4.8-8R | Rot | 0,5 – 1,5 mm² | 10A | 4,75 x 0,8 mm | instock
DIT5-4.8-5B | Blau | 1,5 – 2,5 mm² | 15A | 4,75 x 0,5 mm | instock
DIT5-4.8-8B | Blau | 1,5 – 2,5 mm² | 15A | 4,75 x 0,8 mm | instock
DIT5-6.3-8B | Blau | 1,5 – 2,5 mm² | 15A | 6,35 x 0,8 mm | instock

Dokumente
Produktblatt: Steckhülsen und Endhülsen (PDF, 2.2 MB) zum Download verfügbar.

Technische Daten

• Material: elektrolytisches verzinntes Kupfer
• Isolierung: integriertes PVC
• Verpackung: Beutel mit 100 Stück
• Farben und Querschnitte: rot (0,5–1,5 mm²), blau (1,5–2,5 mm²)
• Maximalstrom: rot 10A, blau 15A
• Laschenmaße (Beispiele): 2,8 x 0,8 mm; 4,75 x 0,5 mm; 4,75 x 0,8 mm; 6,35 x 0,8 mm
• Anwendungen: Schaltkästen, Kabelbäume, elektromechanische Geräte, Wartung
• Vorteile: gute Leitfähigkeit, Korrosionsbeständigkeit, Demontierbarkeit, Zeitersparnis bei der Installation
