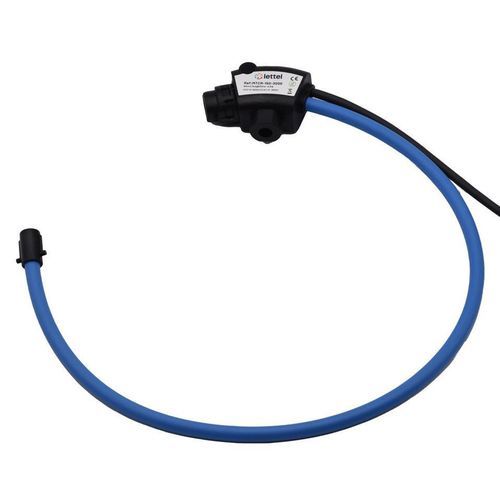

Rogowskispule-Stromwandler MTCR-200-6000

Zangeflexibel

Die Rogowski-Schleifen MTCR kombinieren Präzision mit einfacher Integration: - Elektrisch: Die Rogowski-Messschleife MTCR-200-6000 misst einen Strombereich bis zu 6000A. - Physisch: Schleifenlänge 665 mm, Öffnung Ø 200 mm. Montage auf Sammelschiene oder Kabel mit der mitgelieferten Klemme oder Montagematerial. 2 m Kabelausgänge. Schutzart IP68. - Genauigkeit: Klasse 0,5% über den gesamten Bereich. - Integration: Dank ihres Öffnungskerns ist die Installation der Stromschleifen ohne Trennung der Stromkabel möglich. Ihre Flexibilität ermöglicht eine einfache Installation in engen oder schwer zugänglichen Bereichen. - Sicherheit: mV-Ausgang, daher keine Erwärmung oder Überstromgefahr. - Zugehörige Produkte: - MTCR-C-Wandler: Die Wandler transformieren das mV-Schleifensignal in 0-1A oder 0-5A, sodass die Rogowski-Schleifen mit einem Zähler oder einer Zentraleinheit mit einem 1A- oder 5A-Eingang verwendet werden können. - Zentraleinheiten und Zähler für Rogowski-Schleifen: Lettel bietet Messinstrumente, die direkt mit Rogowski-Stromschleifen verbunden werden können: - MCX4-34V: dreiphasiger modularer Zähler - MAE-96V: panelmontierte Messeinheiten. Die Rogowski-Messkerne können verbunden werden: - Direkt mit modularen Elektrizitätszählern MCX4-34V oder mit panelmontierten Messeinheiten MAE-96V - Mit jedem Zähler oder jeder Zentraleinheit mit einem 1A-Eingang unter Verwendung des Wandlers MTCR-C-x-1 - Mit jedem Zähler oder jeder Zentraleinheit mit einem 5A-Eingang unter Verwendung des Wandlers MTCR-C-x-5 - Montagezubehör sorgt für optimale Genauigkeitsklasse: - Montage auf Kabel: MTCR-S3 - Auf Sammelschiene oder Kabel: MTCR-SV - Mit Spannungserfassungskabel: MTCR-CU - Zubehör: - MTCR-S3: Triaxiale Montagehalterung zur Befestigung der Rogowski-Schleife an einem runden Leiter (Kabel). - MTCR-CU: Montagehalterung zur Befestigung der Rogowski-Schleife an einer Sammelschiene. - MTCR-SV: Spannungserfassungskabel zur Verwendung mit der Montagehalterung MTCR-CU. - Normen und Zertifizierungen: - Anwendbare Normen: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021. - Konformitäten: CE, RoHS, REACh. - Technische Merkmale / Spezifikationen: - Strommessbereich: bis zu 6000A - Schleifenlänge: 665 mm - Öffnungsdurchmesser: 200 mm - Montage: auf Sammelschiene oder Kabel (Klemme oder Zubehör im Lieferumfang enthalten) - Ausgangskabel: 2 Meter - Schutzart: IP68 - Genauigkeitsklasse: 0,5% - Ausgang: mV - Normen: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021 - Konformitäten: CE, RoHS, REACh
