Rogowskispule-Stromsensor MTCR-100-1000

für SchalttafeleinbauZangefür Sammelschienenmontage

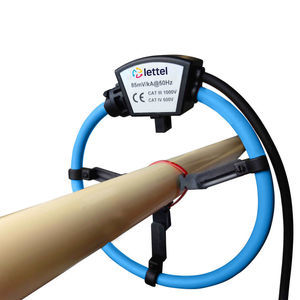

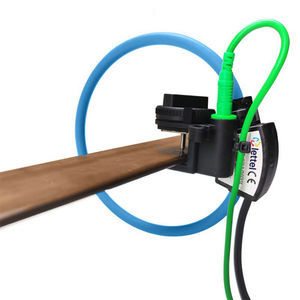

Die Rogowski-Schleifen MTCR kombinieren Präzision mit einfacher Integration: - Elektrisch: Die MTCR-100-1000 Rogowski-Messschleife misst einen Strombereich bis zu 1000A. - Physisch: Schleifenlänge 395 mm, Öffnung Ø 100 mm. Montage auf Sammelschiene oder Kabel mit der mitgelieferten Klemme oder Montagematerial. 2 m Kabelausgänge. Schutzart IP68. - Genauigkeit: Klasse 0,5% über den gesamten Bereich. - Integration: Dank ihres offenen Kerns ist die Installation des Stromsensors möglich, ohne die Stromkabel zu trennen. Ihre Flexibilität ermöglicht eine einfache Installation in engen oder schwer zugänglichen Bereichen. - Sicherheit: mV-Ausgang, daher keine Erwärmung oder Überstromgefahr. - Zubehör: MTCR-S3: Triaxiale Montagehalterung zur Befestigung der Rogowski-Schleife an einem runden Leiter wie einem Kabel. MTCR-CU: Spannungsabgriffkabel zur Verwendung mit der MTCR-CU-Montagehalterung. MTCR-SV: Spannungsabgriffkabel zur Verwendung mit der MTCR-CU-Montagehalterung. - Normen und Zertifizierungen: Anwendbare Normen: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021. Konformitäten: CE, RoHS, REACh. - Zugehörige Produkte: Lettel bietet Messinstrumente mit direkten Eingängen für Rogowski-Schleifen: – MCX4-34V: Dreiphasenzähler für DIN-Schienenmontage – MAE-96V: Messzentren für den Schalttafeleinbau. Die Rogowski-Stromsensoren können angeschlossen werden: – Direkt an modulare Stromzähler MCX4-34V oder an Messzentren für den Schalttafeleinbau MAE-96V – An jeden Zähler oder jedes Zentrum mit einem 1A-Eingang unter Verwendung des Wandlers MTCR-C-x-1 – An jeden Zähler oder jedes Zentrum mit einem 5A-Eingang unter Verwendung des Wandlers MTCR-C-x-5 Montagezubehör erleichtert die Installation und gewährleistet eine optimale Genauigkeitsklasse: – Montage auf Kabel: MTCR-S3 – Auf Sammelschiene oder Kabel: MTCR-SV – Mit Spannungsabgriffkabel: MTCR-CU MTCR-C-Wandler: Die Wandler transformieren das mV-Schleifensignal in 0-1A oder 0-5A, sodass Rogowski-Schleifen mit einem Zähler oder Zentrum mit einem 1A- oder 5A-Eingang verwendet werden können. - Technische Spezifikationen: Strombereich: bis zu 1000A Schleifenlänge: 395 mm Öffnungsdurchmesser: 100 mm Kabelausgänge: 2 m Schutzart: IP68 Genauigkeit: Klasse 0,5% Normen: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021 Konformitäten: CE, RoHS, REACh
