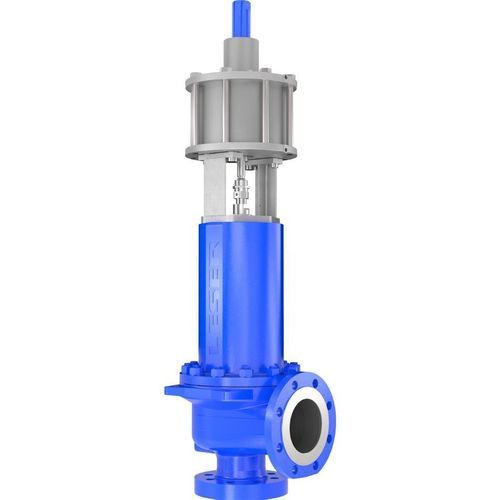

Pneumatisches Beladungssystem 714

Produktbeschreibung
Elektrisch-pneumatisches Zusatzlade-System für den sicheren Betrieb bis zu 97 % des maximal zulässigen Betriebsdrucks (PB). Typ 714 ermöglicht eine präzise Belastungssteuerung der Sicherheitsventile, um Leckagen, Lärm und Verschleiß zu minimieren und zugleich vollständige Dichtheit bis zum Einstelldruck zu gewährleisten. Geeignet für Industrieanlagen mit Anforderungen an genaue Überdrucksicherung und hohe Verfügbarkeit.

Hauptvorteile

• Betrieb näher am Einstelldruck (bis zu 97 % PB) möglich, was die Prozessproduktivität steigert
• Weniger Medienverlust durch verkürzte Öffnungs- und Schließzeiten der Sicherheitsventile
• Reduzierte Geräuschemissionen durch schnellere Ventilbetätigung
• Vollständige Dichtheit bis zum Einstelldruck, auch bei Druckspitzen unterhalb des Einstellwerts
• Geringerer Verschleiß am Sicherheitsventil durch Vermeidung von „Simmering“ vor dem Ansprechen

Anwendungen & Branchen

• Chemische Industrie
• Energie- und Kraftwerksbereich
• Zellstoff- und Papierindustrie
• Harnstoff- und Düngemittelproduktion

Die optimale Lösung für

• Betrieb bis zu 97 % des Einstelldrucks
• Aufrechterhaltung vollständiger Dichtheit bis zum Einstelldruck
• Anlagen mit Rückdruck über 50 %

Technische Merkmale Typ 714 (Tabelle)
Einstelldruck (nach CE): 0,1 - 200 barg | 1,5 - 2.900 psig
Einstelldruck (nach ASME): 0,1 - 250 barg | 1,5 - 2.900 psig
Temperatur (nach CE): -40 - 550 °C | -40 - 1.022 °F
Temperatur (nach ASME): -40 - 550 °C | -40 - 1.000 °F
Kapazität: Orifice D - T
Anschlüsse DIN EN 1092: DN 25 - DN 400
Anschlüsse ASME B16.5: NPS 1 bis NPS 16
Flanschklasse Einlass DIN EN 1092: PN 10 - PN 400
Flanschklasse Einlass ASME B16.5: Class 150 - Class 2500
Gehäusewerkstoff: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Kleinster Durchflussdurchmesser d₀: 14 - 295 mm | 0.55 - 11.61 in
Kleinste Durchflussfläche A₀: 154 - 68347 mm² | 0.239 - 105.938 in²
Balgswerkstoff: Edelstahl, INCONEL® 625LCF
Sitzdichtung: Weichdichtung, Metallisch, Dichtplatte

Technische Spezifikationen

• Einstelldruck (CE): 0,1 - 200 barg | 1,5 - 2.900 psig
• Einstelldruck (ASME): 0,1 - 250 barg | 1,5 - 2.900 psig
• Temperatur (CE): -40 - 550 °C | -40 - 1.022 °F
• Temperatur (ASME): -40 - 550 °C | -40 - 1.000 °F
• Kapazität: Orifice D - T
• Anschlüsse (DIN EN 1092): DN 25 - DN 400
• Anschlüsse (ASME B16.5): NPS 1 bis NPS 16
• Flanschklasse Einlass (DIN EN 1092): PN 10 - PN 400
• Flanschklasse Einlass (ASME B16.5): Class 150 - Class 2500
• Gehäusewerkstoff: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357; Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
• Kleinster Durchflussdurchmesser d₀: 14 - 295 mm | 0.55 - 11.61 in
• Kleinste Durchflussfläche A₀: 154 - 68347 mm² | 0.239 - 105.938 in²
• Balgswerkstoff: Edelstahl, INCONEL® 625LCF
• Sitzdichtung: Weichdichtung, Metallisch, Dichtplatte
