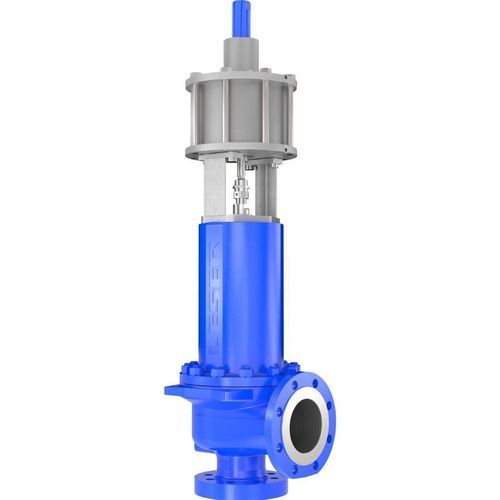

Pneumatischer Volumenverstärker / Druck 712

Produktübersicht
Zusatzladungssystem, ausgelegt dafür, geschützte Systeme und Sicherheitsventile näher am zulässigen Betriebsdruck (PB) zu betreiben. Ermöglicht Dauerbetrieb bis zu 97 % des Einstelldrucks. Das System minimiert Medienverluste, verkürzt Öffnungs- und Schließzeiten der Ventile, reduziert Geräuschemissionen und verhindert „Simmering“ vor dem Ansprechen des Sicherheitsventils.

Hauptvorteile

• Erhöhte Anlagenproduktivität durch Betrieb bis zu 97 % des Einstelldrucks (PB)
• Weniger Medienverlust beim Ansprechen des Sicherheitsventils durch kürzere Öffnungs- und Schließzeiten
• Reduzierte Geräuschemissionen durch schnellere Ventilzyklen
• Vollständige Dichtheit bis zum Einstelldruck; das Sicherheitsventil bleibt bei Druckspitzen unter dem Einstelldruck dicht
• Geringerer Verschleiß des Sicherheitsventils durch Wegfall von Simmering vor dem Ansprechen

Anwendungen & Branchen

• Chemie und Petrochemie
• Energie und Kraftwerke
• Zellstoff- und Papierindustrie
• Harnstoff- und Düngemittelproduktion

Optimale Lösung für

• Betrieb bis zu 97 % des Einstelldrucks
• Sicherstellung vollständiger Dichtheit bis zum Einstelldruck
• Anlagen mit Rückdrücken ebenfalls >50 %

Technische Daten (Tabelle)
Einstellungsdruck (nach CE): 0,1 - 250 barg | 1,5 - 3.626 psig
Einstellungsdruck (nach ASME): 0,1 - 250 barg | 1,5 - 3.626 psig
Temperatur (nach CE): -40 - 550 °C | -40 - 1.022 °F
Temperatur (nach ASME): -40 - 538 °C | -40 - 1.000 °F
Leistung: Orifice D - T
Anschlüsse DIN EN 1092: DN 25 - DN 400
Anschlüsse ASME B16.5: NPS 1 bis NPS 16
Flanschklasse Einlass DIN EN 1092: PN 10 - PN 400
Flanschklasse Einlass ASME B16.5: Class 150 - Class 2500
Gehäusewerkstoff: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Kleinster Durchflussdurchmesser d₀: 14 - 295 mm | 0,55 - 11,61 in
Kleinste Durchflussfläche A₀: 154 - 68.347 mm² | 0,239 - 105.938 in²
Balgenwerkstoff: Edelstahl, INCONEL® 625LCF
Sitzdichtung: Weiche Dichtung, Metallisch, Dichtplatte

Technische Merkmale / Spezifikationen

• Einstellungsdruck (CE): 0,1 - 250 barg | 1,5 - 3.626 psig
• Einstellungsdruck (ASME): 0,1 - 250 barg | 1,5 - 3.626 psig
• Temperatur (CE): -40 - 550 °C | -40 - 1.022 °F
• Temperatur (ASME): -40 - 538 °C | -40 - 1.000 °F
• Leistung: Orifice D - T
• Anschlüsse (DIN EN 1092): DN 25 - DN 400
• Anschlüsse (ASME B16.5): NPS 1 bis NPS 16
• Flanschklasse Einlass (DIN EN 1092): PN 10 - PN 400
• Flanschklasse Einlass (ASME B16.5): Class 150 - Class 2500
• Gehäusewerkstoff: mehrere Optionen einschließlich 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 und AS/SA Werkstoffe (z. B. SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy))
• Kleinster Durchflussdurchmesser d₀: 14 - 295 mm | 0,55 - 11,61 in
• Kleinste Durchflussfläche A₀: 154 - 68.347 mm² | 0,239 - 105.938 in²
• Balgenwerkstoff: Edelstahl, INCONEL® 625LCF
• Sitzdichtung: Weiche Dichtung, Metallisch, Dichtplatte
