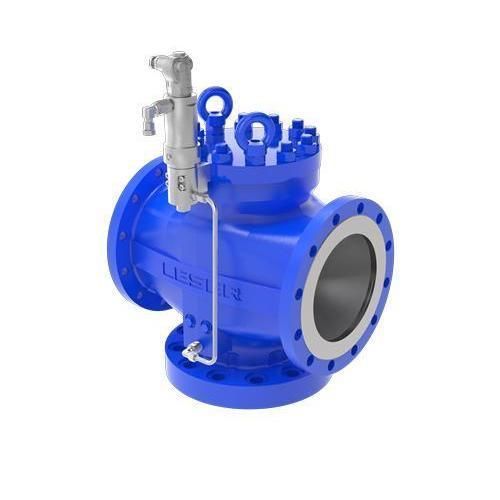

Sicherheitsventil für Gas 814

für die chemische IndustrieEdelstahlStahl

Produktbeschreibung
Das pilotgesteuerte Sicherheitsventil Typ 814 (Pop Action) öffnet abrupt zur Druckentlastung und ist ausgelegt, große Reaktionskräfte zu kompensieren. Es verfügt über zwei gegenüberliegende Austrittsöffnungen und ist für gasförmige Medien nach industriellen Normen geeignet.

Hauptmerkmale

• Pilotgesteuertes Sicherheitsventil mit Pop Action
• Zwei gegenüberliegende Austrittsöffnungen zur Kompensation von Reaktionskräften
• Geeignet für Gasanwendungen; Beispielzulassung: ASME UV (USA)
• Sitzdichtung-Optionen: O-Ring, metallisch, Dichtplatte

Anwendungen & Industrien

• Oil & Gas
• Petrochemie
• Technische Gase

Die optimale Lösung für

• Schutz von Gasen und Anlagen
• Betrieb bis zu 96 % des Einstelldrucks
• Bewältigung großer Reaktionskräfte

Technische Merkmale Typ 814
Auslösedruck (CE): 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Auslösedruck (ASME): 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Temperaturbereich (CE/ASME): -162 bis 300 °C | -260 bis 572 °F
Kapazität: Orifice P+ - T+
Anschlüsse DIN EN 1092: DN 100 - DN 200
Anschlüsse ASME B16.5: NPS 4 bis NPS 8
Flanschklasse Eingang DIN EN 1092: PN 10 - PN 100
Flanschklasse Eingang ASME B16.5: Class 150 - Class 600
Gehäusematerial: 1.0619, 1.4408 | SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
Engster Durchmesser d₀: 95 - 180 mm | 3,74 - 7,087 in
Engste Querschnittsfläche A₀: 7088 - 25446,9 mm² | 10,986 - 39,443 in²
Sitzdichtung: O-Ring, metallisch, Dichtplatte

Eigenschaften / technische Spezifikationen

• Auslösedruck (CE/ASME): 2,5 - 102,1 bar (36,0 - 1480,0 psig)
• Temperaturbereich: -162 bis 300 °C (-260 bis 572 °F)
• Anschlüsse: DN 100 - DN 200 (DIN EN 1092); NPS 4 - NPS 8 (ASME B16.5)
• Flanschklassen: PN 10 - PN 100 (DIN); Class 150 - Class 600 (ASME)
• Gehäusematerialien: 1.0619, 1.4408; SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
• Orifize-Durchmesser d₀: 95 - 180 mm
• Orifize-Fläche A₀: 7088 - 25446,9 mm²
• Sitzdichtungsoptionen: O-Ring, metallisch, Dichtplatte
