Digitales EA Modul TES series
analogModbus RTUModbus

digitales EA Modul
digitales EA Modul
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Signaltyp
digital, analog
Bus
Modbus RTU, Modbus, RS485, RS-232, RS-422
Typ
Remote, Netzwerk
Anwendung
für SPS
Anzahl Ausgänge/Eingänge
8 E/A, 16 E/A, 16 Digitalausgänge, 4 Analogeingänge, 8 Analogeingänge, 4 Analogausgänge, 8 Digitalausgänge, 32 Digitaleingänge, mit Relais-Ausgang, 32 Digitalausgänge
Installierung
DIN-Schienen
Weitere Eigenschaften
kompakt, Slave

Beschreibung

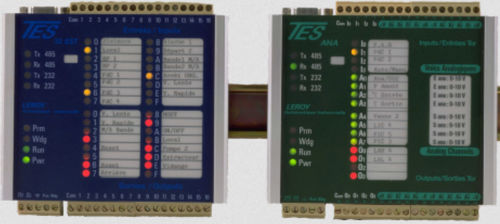

Die "TES"-Module sind Slave Modbus Remote Output Terminals in einem RS485-Netzwerk. Ihre Implementierung erfolgt sehr schnell mit der TESIS Workbench. Zahlreiche interne Funktionen sind vorprogrammiert, Das Modbus-Kommunikationsmapping ist vordefiniert. Konzipiert für die Standortüberwachung, technisches Management, industrielle Datenerfassung, .. Die Palette umfasst auch spezielle Module: den Spiegel, die Chronologie TES, den Kommunikationszentralisierer. MECHANISCHE INSTALLATION -Kompakter Monoblock : Abmessungen : B x H x T = 130 x 134 x 64 mm -Aluminium -Montage auf symmetrischer oder asymmetrischer DIN -Schutzart IP30 -Abnehmbare Schraube KONFIGURATION WERKBANK (TESIS32) TESIS32 ermöglicht die Inbetriebnahme des TES in wenigen Minuten: -Einstellungen des Kommunikationsports: Geschwindigkeit, Format, Slave-Nummer -Einstellungen der Eingänge: Filterung -Einstellungen der Ausgänge: Blinken, Falten -Einstellungen der Analogeingänge: Filterung, Skalierung SPIEGEL TES Ein TES Mirror ist ein TES Modbus Master, der paarweise mit einem herkömmlichen TES Modbus Slave Remote (siehe oben) verbunden ist. Er verfügt über Spiegeleingänge/-ausgänge des konventionellen TES. Er überträgt den Zustand seiner Eingänge an die Ausgänge des entfernten TES und liest umgekehrt die Eingänge des entfernten TES, um sie auf seine Ausgänge zu kopieren. Die Entfernung zwischen den beiden kann bis zu 3 km betragen. Beim Einschalten versucht das Master-TES, ständig mit einem entfernten TES-Slave zu kommunizieren. Es gibt keine Einstellung. Die Kommunikation wird automatisch gemäß den Kommunikationsparametern des entfernten TES aufgebaut. Chronologie TES Der TES "CHRONOLOGY" ist ein TES mit 32 logischen Eingängen (basierend auf der Hardware eines TES32ET), der die Zustandsänderungen seiner Eingänge mit einer Auflösung von 2ms erfasst.

---
