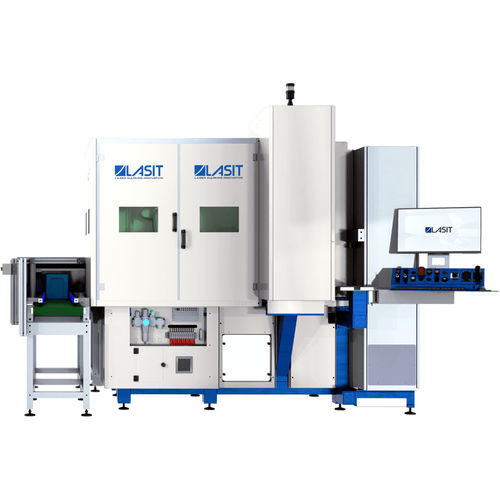

Automatische Markiermaschine Rototag

FaserlaserMOPA-Laserintegrierbar

Der Rototag ist ein automatisches Laserbeschriftungssystem, das mit Robotern zusammenarbeitet und für die Kennzeichnung von Tyenschildern und deren Entladung auf einem motorisierten Förderband entwickelt wurde. Der automatisierte Markierungsprozess beginnt damit, dass der Bediener die Tyenschilder in die Magazine der 10 Ladestationen einlegt. Ein Barcode-Leser an der Entladestation sendet die Informationen über den Produktionsauftrag an den Laser und identifiziert die Magazine mit den zu markierenden Tyenschildern. Der Drehtisch bringt das ausgewählte Magazin in den Beschriftungsbereich. Hier schiebt eine Kugelumlaufspindel die Tyenschilder nach oben, während ein Sensor die Positionierung überprüft. Sobald der korrekte Fokusabstand erreicht ist, wird das Tyenschild markiert. Ein Pick & Place-System entnimmt dann das markierte Tyenschild und legt es in die Kiste auf dem seitlichen Förderband ab. Der Zyklus wiederholt sich, bis alle Tyenschilder des Auftrags bearbeitet sind. An diesem Punkt bewegen sich die Eingangs- und Ausgangsförderbänder synchron vorwärts, und ein pneumatisches System schiebt den letzten Korb vom Eingangs- auf das Ausgangsförderband, wodurch das System für den nächsten Produktionsauftrag vorbereitet wird. Produktivität Die Maschine ist mit einem Drehtisch, der über 10 Ladestationen verfügt, einem automatischen Pick & Place-System und einem motorisierten Förderband für die Entladung ausgestattet. Dies ermöglicht einen vollautomatischen Kennzeichnungszyklus, von der Zuführung der Etiketten bis zur Entladung der markierten Teile und gewährleistet eine hohe Produktivität.
