Brinell-Härteprüfer

Tischmit Bildanalysecomputergestützt

Einführung

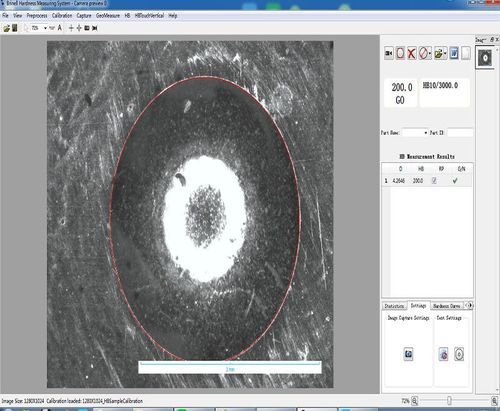

Das automatische Brinell-Messsystem per CCD-Bild integriert PC-Software mit einem Brinell-Härteprüfer zur Erfassung der Eindrucksform, automatischen Durchmesserbestimmung und Berechnung der Brinellhärte. Das System zeigt die erfasste Eindrucksform über eine CCD-Kamera (CCD 1,30 Megapixel) an, reduziert visuelle Fehler und ermöglicht reproduzierbare, teilautomatische oder vollautomatische Messungen. Prüfparameter, Ergebnisse, Kurven und Berichte werden in der Software verwaltet und können als editierbare WORD- oder EXCEL-Dateien exportiert werden.

Funktionen

• Grundfunktionen: Bildaufnahme, Kalibrierung, Bildverarbeitung, geometrische Messung, Annotation, Bildbibliotheksverwaltung und geplantes Drucken.
• Automatische Messung: automatische Erkennung der Eindrücke, Durchmesserbestimmung und Berechnung der Brinellhärte (HB).
• Härteumrechnung: Umrechnung von HB in andere Skalen (z. B. HV, HRC/HR) nach wählbaren Normen.
• Datenstatistik: automatische Berechnung von Mittelwert, Varianz und weiteren statistischen Kennwerten für Härtedaten.
• Außerhalb-Spezifikation-Alarm: automatisches Markieren abweichender Werte und konfigurierbare Alarme, wenn Ergebnisse voreingestellte Grenzen überschreiten.
• Berichtserstellung: automatische Erstellung von Prüfberichten in WORD- oder EXCEL-Format; Berichtsvorlagen sind vom Anwender editierbar.
• Bedienerinteraktion: Ein-Klick-Aufnahme/Start; manuelle Messung und Ergebnisanpassung per Mausziehen.
• Rausch- und Oberflächenrobustheit: fortschrittliche Bilderkennung für zuverlässige Eindrückerkennung auf strukturierten oder verrauschten Probenoberflächen; zwei automatische Modi für schwierige Bedingungen.
• Automatische Kalibrierung: Kalibrierung mit mitgeliefertem Kalibrierfeld zur feldweiten Korrektur der Linsenverzerrung und zur Verbesserung der Messgenauigkeit.

Standardausstattung

• Computer (CPU: Intel i3, RAM: 4 GB, HDD: 500 GB, 19" LCD) — 1 Set
• Tintenstrahldrucker — 1 Set
• CCD-Kamera (1,30 Megapixel) — 1 Set
• USB-Stick (Softwareschlüssel/Sicherung) — 1 Stk.
• Messsoftware — 1 Lizenz

Technische Daten

• Modell: Brinell CCD Image Automatic Measuring System
• Messverfahren: CCD-Bilderfassung der Eindrucksform, automatische Durchmesserbestimmung und Berechnung der Brinellhärte
• Kamera: CCD, 1,30 Megapixel
• Computer (Standard): CPU Intel i3, 4 GB RAM, HDD 500 GB, 19" LCD
• Ausgabeformate: Microsoft Word und Excel (editierbare Vorlagen)
• Enthaltene Peripherie: Tintenstrahldrucker, USB-Stick
• Softwarefunktionen: Bildaufnahme, Kalibrierung, Bildverarbeitung, geometrische Messung, Annotation, Bildbibliotheksverwaltung, geplantes Drucken, Härteumrechnung (HB zu HV/HR etc.), statistische Auswertung (Mittelwert, Varianz), automatischer Alarm bei Abweichungen
• Kalibrierung: feldweite automatische Kalibrierung mit mitgelieferter Kalibrierplatte zur Korrektur von Linsenverzerrungen
• Betriebsmodi: automatische und manuelle Messung; manuelle Anpassung per Maus; Ein-Knopf-Aufnahme/Start
• Bildverarbeitungsrobustheit: fortschrittliche Erkennungsalgorithmen mit hoher Störfestigkeit und zwei automatischen Messmodi für schwierige Oberflächen
