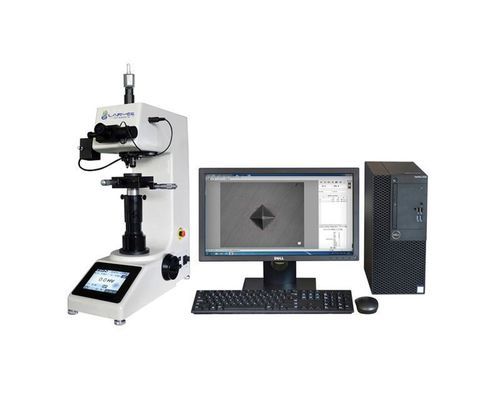

Vickers-Härteprüfer

Knoop VickersTischmit Drucker

Einführung
Das CCD‑Bild‑Automesssystem kombiniert spezielle Messsoftware mit einem Mikrohärteprüfgerät, um Prägungsbeobachtung und Härteberechnung zu automatisieren. Der Bediener führt Prüfungen per Tastatur und Maus aus, wodurch visuelle Ermüdung und manuelle Messfehler reduziert werden. Eine CCD‑Kamera erfasst Prägungen und die Software misst diese direkt am Bildschirm; Prüfbedingungen und Ergebnisse werden übersichtlich angezeigt.

Standardausstattung

• Computer (CPU: i3, 4 GB RAM, 500 GB HDD, 19" LCD) — 1 Satz
• Tintenstrahldrucker — 1 Stück
• CCD‑Kamera (1,30 MP) — 1 Stück
• Adapterrohr — 1 Stk.
• USB‑Key (Software) — 1 Stk.
• Messsoftware — 1 Stk.

Funktionen

• Integrierte Software und Härteprüfer für automatisierten Messablauf
• CCD‑Kamera zur Beobachtung und direkten Messung der Eindrucke am Bildschirm
• Einzelpunkt‑ und zufällige Mehrpunktmessung mit statistischer Auswertung
• Zwei‑Punkt‑ oder Mehrpunktmessung für Abstand und Schichttiefe
• Messungen in X‑ und Y‑Richtung; automatische Berechnung von Eindringtiefe
• Automatische Härteumrechnung und Einheitenwahl; statistische Berechnungen und Pass/Fail‑Schwellen
• Export und Speicherung als Word/Excel; Öffnen/Speichern/Drucken von Bildern und Daten; Druck von Tabellen und Kurven
• Unterstützt Vickers, Knoop und Einsatzhärteprüfungen
• Wählbare Objektivvergrößerungen; einstellbarer Bildkontrast und Helligkeit
• Kompatibel mit Windows 7 und Windows XP

Technische Daten

• Modell: CCD
• CCD‑Kamera: 1,30 Millionen Pixel
• Standard‑Computer: CPU i3, 4 GB RAM, 500 GB HDD, 19" LCD
• Bildauflösung: > 540 Linien
• Unterstützte Prüfungen: Vickers, Knoop, Einsatzhärte
• Messmodi: Einzelpunkt, zufällige Mehrpunkt, statistisch, Abstandsmessung two‑point/multi‑point
• Messrichtungen: X und Y
• Softwarefunktionen: automatische bildbasierte Messung, Signalumwandlung, Statistik, Einheitenumrechnung, Kurvenanzeige, Schwellen‑Pass/Fail, Export zu Word/Excel
• Lieferumfang: Adapterrohr, USB‑Key, Tintenstrahldrucker
• Dateiverwaltung: Öffnen, Speichern und Drucken von Bild‑ und Datendateien; Druck von Tabellen und Kurven
• Betriebssysteme: Windows 7, Windows XP
• Einstellbare Bildparameter: Kontrast und Helligkeit; wählbare Objektive
