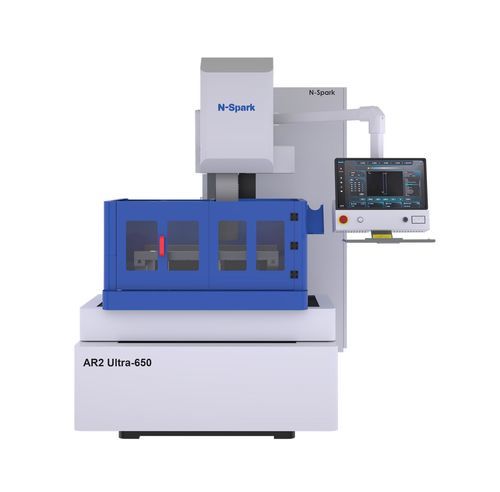

Drahterodiermaschine AR2 Ultra-650

wire EDMPräzisionhohe Produktivität

Produktübersicht
Die Drahterodiermaschine der zweiten Generation der AR2 Ultra-Serie wurde umfassend überarbeitet, insbesondere mit deutlichen Verbesserungen am Drahtvorschubsystem. Sie führt die branchenweit erste vollständig automatische Einfädelungstechnologie für oszillierende Rücklauf-Drahtsysteme ein, eliminiert manuelles Einfädeln und verringert die Leistungsunterschiede zu Messing- und Molybdändrahterodiermaschinen. Das automatische Einfädelungssystem steigert Produktivität, Wiederholgenauigkeit und Bedienkomfort für die Präzisions-Werkzeug- und Bauteilbearbeitung.

Kategorie
Präzisions-CNC Mittel-Draht N-spark Serie

Technische Tabelle
Model | Einheit | AR2 Ultra-650
Gesamtmaße | mm | 2110×2210×2170
Gesamtgewicht | kg | 3000
Tischflächenmaß | mm | 910×664
XY-Achsenhub | mm | 650×500
UV-Achsenhub | mm | 70×70
Z-Achsenhub | mm | 250
Max. Erosionskonizität | | ±3º/80mm
Max. Erosionsdicke | mm | 340
Größe des Arbeitsflüssigkeitstanks | mm | 1140×810
Max. Werkstückgewicht | kg | 700
Max. Werkstückgröße | mm | 1110×780×280
Standardleistung | | 3×380V 50Hz 1.5kVA
Funktionstasten | | Anzeige der Achsen X/Y/U/V; Achsenauswahl und Bewegung; Vorschubgeschwindigkeit und Einzel; Pumpe starten; Drahtantrieb; Start-Stopp-Pause; Rückkehr zur Nullstellung; Kantensuche; Zentrumsfindung; auf Null setzen; zurück um halben Punkt
Max. Bearbeitungsstrom | A | 15
Max. Bearbeitungsgeschwindigkeit | mm²/min | 300
Beste Rauheit | μm | Ra<0.8
Gesteuerte Achsen | | 5 Achsen
Softwaresteuerung | | NOVICK CAM 2025

Merkmale / technische Spezifikationen

• Model: AR2 Ultra-650
• Gesamtmaße (mm): 2110×2210×2170
• Gesamtgewicht (kg): 3000
• Tischflächenmaß (mm): 910×664
• XY-Achsenhub (mm): 650×500
• UV-Achsenhub (mm): 70×70
• Z-Achsenhub (mm): 250
• Max. Erosionskonizität: ±3º/80mm
• Max. Erosionsdicke (mm): 340
• Größe des Arbeitsflüssigkeitstanks (mm): 1140×810
• Max. Werkstückgewicht (kg): 700
• Max. Werkstückgröße (mm): 1110×780×280
• Standardleistung: 3×380V 50Hz 1.5kVA
• Max. Bearbeitungsstrom (A): 15
• Max. Bearbeitungsgeschwindigkeit (mm²/min): 300
• Beste Rauheit (μm): Ra<0.8
• Gesteuerte Achsen: 5 Achsen
• Softwaresteuerung: NOVICK CAM 2025
• Funktionstasten: Anzeige der Achsen X/Y/U/V; Achsenauswahl und Bewegung; Vorschubgeschwindigkeit und Einzel; Pumpe starten; Drahtantrieb; Start-Stopp-Pause; Rückkehr zur Nullstellung; Kantensuche; Zentrumsfindung; auf Null setzen; zurück um halben Punkt
