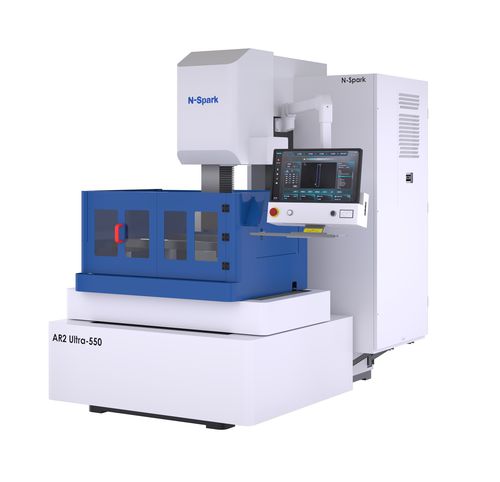

Drahterodiermaschine AR2 Ultra-550

wire EDMHochpräzisionPräzision

Produktübersicht
Die AR2 Ultra-550 ist eine Erodier-Drahterodiermaschine der zweiten Generation mit oszillierendem Drahtlauf (reciprocating wire-walking) und ist für präzise Mittel­draht‑N‑Spark‑Anwendungen ausgelegt. Die Baureihe führt ein vollautomatisches Einfädelsystem für den oszillierenden Draht ein, wodurch manuelles Einfädeln entfällt und die Leistungsdifferenz zwischen Messing- und Wolfram‑/Molybdändrahtsystemen verringert wird.

Kategorie
Präzisions-CNC Mitte-Draht N-spark Serie

Produktdaten
Modell: AR2 Ultra-550
Gesamtmaße (mm): 2100x2000x2130
Gesamtgewicht (kg): 2650
Tischfläche (mm): 770x585
XY-Achsenhub (mm): 550x400
UV-Achsenhub (mm): 70x70
Z-Achsenhub (mm): 250
Max. Erosionskonus: ±3º/80mm
Max. Erosionsdicke (mm): 340
Bearbeitungsflüssigkeitsbehälter (mm): 1020x620
Max. Werkstückgewicht (kg): 600
Max. Werkstückgröße (mm): 990x660x290
Standardleistung: 3x380V 50Hz 1.5kVA
Funktions-Tasten: Achsanzeige X/Y/U/V / Achsenauswahl und Bewegung / Fahrgeschwindigkeit und Einzel / Pumpe starten / Drahtantrieb / Start-Stopp-Pause / Rückkehr Nullpunkt / Kantenerkennung-Zentrierung / auf Null setzen / halber Rückweg
Max. Bearbeitungsstrom (A): 15
Max. Bearbeitungsgeschwindigkeit (mm²/min): 300
Beste Rauheit (μm): Ra<0.8
Gesteuerte Achsen: 5-Achsen
Softwaresteuerung: NOVICK CAM 2025

Eigenschaften / technische Daten

• Modell: AR2 Ultra-550
• Gesamtmaße: 2100x2000x2130 mm
• Gesamtgewicht: 2650 kg
• Tischfläche: 770x585 mm
• XY-Hub: 550x400 mm
• UV-Hub: 70x70 mm
• Z-Hub: 250 mm
• Max. Erosionskonus: ±3º/80mm
• Max. Erosionsdicke: 340 mm
• Flüssigkeitstank: 1020x620 mm
• Max. Werkstückgewicht: 600 kg
• Max. Werkstückgröße: 990x660x290 mm
• Standardleistung: 3x380V 50Hz 1.5kVA
• Max. Bearbeitungsstrom: 15 A
• Max. Bearbeitungsgeschwindigkeit: 300 mm²/min
• Beste Rauheit: Ra<0.8 μm
• Gesteuerte Achsen: 5-Achsen
• Softwaresteuerung: NOVICK CAM 2025

Anwendungen
Die AR2 Ultra-550 eignet sich für die Fertigung von Präzisionswerkzeugen und -formen, die Bearbeitung von Luft- und Raumfahrt‑ sowie Fahrzeugkomponenten und sonstige Metallbearbeitungen, die präzises Drahtschneiden erfordern. Das automatische Einfädeln erhöht die Produktivität und reduziert Rüstzeiten bei Serienfertigung.

Steuerung und Standardausstattung

• 5-Achsen-Steuerung
• Automatisches Einfädelsystem für oszillierenden Draht
• Achs-Anzeige und manuelle Achsenauswahl/-bewegung
• Kanten- und Mittensuchfunktionen
• Software NOVICK CAM 2025
