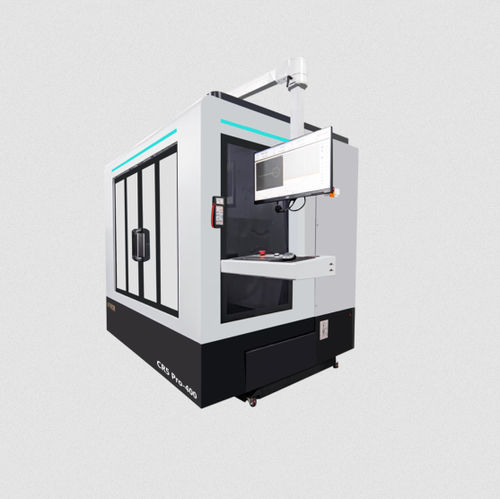

Erodiermaschine / wire EDM CR5 Pro-400

DrahtDrahtHochpräzision

Übersicht
Die Präzisions-Draht-EDM-Maschinen CR5 Pro-400 und CR5-400 wurden für die PCD-Bodenwerkzeug- und Holzbearbeitungswerkzeugindustrie entwickelt. Sie bieten automatisierte Funktionen: einmaliges Spannen von PCD-Werkzeugen, automatische Indexerkennung bei Mehrzahnwerkzeugen, automatische Auslenkungspositionierung des hinteren Winkelbereichs der Schneidekante, Steuerung der Zahnformtrajektorie, vollautomatische Mehrzahn-EDM-Bearbeitung und automatische Online-Messung der Bearbeitungsgenauigkeit. Diese Funktionen ersetzen traditionelle Verarbeitungsmethoden und erhöhen die Produktionseffizienz von PCD-Holzbearbeitungswerkzeugen.

Hauptmerkmale

• Einmaliges Spannen von PCD-Werkzeugen
• Automatische Indexerkennung von Mehrzahnwerkzeugen
• Automatische Auslenkungspositionierung des hinteren Winkels der Schneidekante
• Steuerung der Zahnformtrajektorie
• Vollautomatische Mehrzahn-Elektroerosionsbearbeitung
• Automatische Online-Messung der Bearbeitungsgenauigkeit

Kategorie & Schlüsselwörter

• Kategorie: Werkzeugbearbeitungsmaschinen-Serie
• Schlüsselwörter: Fräser; PCD-Werkzeugfräser; Drahtschneidwerkzeugmaschine

Produktdetails (Tabelle)
Maschinenmodell: CR5 Pro-400
Gesamtmaße (inkl. Konsole) (mm): 2700 x 2000 x 2200
Gesamtgewicht inkl. Schaltschrank (Kg): 2600
Arbeitstischgröße (mm): 700 x 240
Arbeitstischhöhe über Boden (mm): 800
XYZ-Achsenverfahrweg (mm): 400 x 300 x 160
Wassertankvolumen (L): 90 L
Max. Fräserdurchmesser (mm): 300
Max. wirksame Werkzeuglänge (mm): 350 (optional Reitstockmontage für extra lange Werkzeuge)
Max. Drehwinkel der A-Achse (°): ±360
A-Achsen-Geschwindigkeit: 20 U/min
Max. Drehwinkel der B-Achse (°): ±45
A/Achse Schaftschnittstelle: Holzmesser: verstellbarer einteiliger Hydraulikgriff; Metallmesser: BT40 optional BT50/HSK63A
A/B-Achsen Mindestauflösung: 0,001°
Bearbeitbare Werkzeugtypen: Holzfußboden-Profilfräser, Nutfräser; Möbelform-Fräser
Leistung: 3 x 380V 50/60Hz 2 kVA
Volllaststrom: 3 A

Technische Daten

• Modell: CR5 Pro-400
• Gesamtmaße (inkl. Konsole): 2700 x 2000 x 2200 mm
• Gesamtgewicht (inkl. Schaltschrank): 2600 Kg
• Arbeitstischgröße: 700 x 240 mm
• Arbeitstischhöhe über Boden: 800 mm
• XYZ-Verfahrweg: 400 x 300 x 160 mm
• Wassertankvolumen: 90 L
• Max. Fräserdurchmesser: 300 mm
• Max. wirksame Werkzeuglänge: 350 mm (optional für extra lange Werkzeuge mit manueller Reitstockbedienung)
• A-Achse max. Drehwinkel: ±360°
• A-Achse Geschwindigkeit: 20 U/min
• B-Achse max. Drehwinkel: ±45°
• Spindel/Werkzeug-Schnittstelle: Holzmesser: verstellbarer einteiliger Hydraulikgriff; Metallmesser: BT40 (optional BT50 / HSK63A)
• A/B-Achsen Mindestauflösung: 0,001°
• Bearbeitbare Werkzeugtypen: Holzfußboden-Profilfräser, Nutfräser; Möbelform-Fräser
• Stromversorgung: 3 x 380V 50/60Hz, 2 kVA
• Volllaststrom: 3 A
