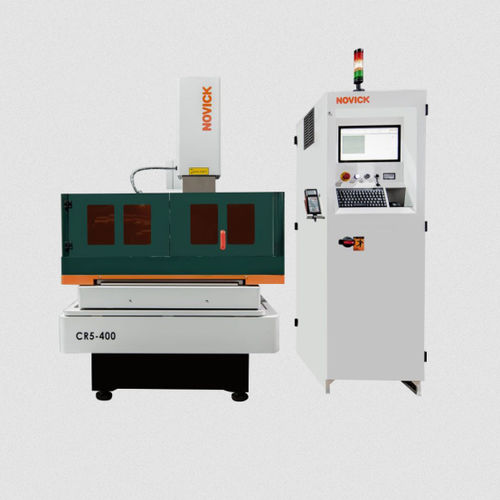

Erodiermaschine / wire EDM CR5-400

DrahtDrahtfür PKD Werkzeuge

Beschreibung
Die CR5-400 ist eine CNC-5-Achsen reziproke Drahterodiermaschine, entwickelt für die Bearbeitung von PCD-Boden- und Holzwerkzeugen. Die Maschine ermöglicht Einspannen in einem Vorgang, automatische Indexerkennung bei Mehrzahnwerkzeugen, automatische Abweichungspositionierung von Schneidkantenseiten und Hinterwinkeln, Werkzeugzahntrajektoriensteuerung, vollautomatische Mehrzahn-EDM-Bearbeitung sowie Online-Messung der Bearbeitungsgenauigkeit. Diese Funktionen passen traditionelle Bearbeitungsverfahren an die PCD-Werkzeugfertigung an und verbessern die Produktionseffizienz.

Kategorie
Serie Werkzeugbearbeitungsmaschinen

Schlüsselwörter

• Fräser
• PCD-Werkzeug
• Drahtschneidmaschine

Produktspezifikationen

• Modell: CR5-400
• Gesamtmaße (inkl. Konsole): 2040 x 1600 x 1830 mm
• Gesamtgewicht (inkl. Schaltschrank): 2000 Kg
• Tischgröße: 590 x 350 mm
• Arbeitstischhöhe über Boden: 780 mm
• XYZ-Achsenweg: 400 x 280 x 160 mm
• Wassertankvolumen: 80 L
• Max. Fräserdurchmesser: 300 mm
• Max. effektive Werkzeuglänge: 0–100 mm
• Max. Drehwinkel A-Achse: ±360°
• Max. Drehgeschwindigkeit A-Achse: 20 r/min
• Max. Drehwinkel B-Achse: ±45°
• A-Achse Schaftinterface: Holzmesser: einstellbarer einteilig hydraulsicher Halter; Metallmesser: BT40 (optional BT50 / HSK63A)
• Minimale Auflösung A/B-Achse: 0.001°
• Bearbeitbare Werkzeugtypen: Profilfräser für Holzfußboden, Nutfräser, formgefrästes Möbelgriff-Werkzeug
• Stromversorgung: 3 x 380V 50/60Hz 2 kVA
• Volllaststrom: 3 A

Technische Merkmale

• Reziprokes Filarbeiten in fünf Achsen, geeignet für komplexe PCD-Zahnprofile
• Automatisierte Mehrzahn-Bearbeitung mit Indexierung und Kantenwinkel-Positionierung
• Online-Messung und geschlossenes Regelverhalten zur Kontrolle der Bearbeitungsgenauigkeit
• Flexible Schaftinterfaces für Holz- und Metallmesser (Optionen BT40/BT50/HSK63A)
• Kompakte Stellfläche mit integrierter Konsole und 80 L Dielektrikumstank
