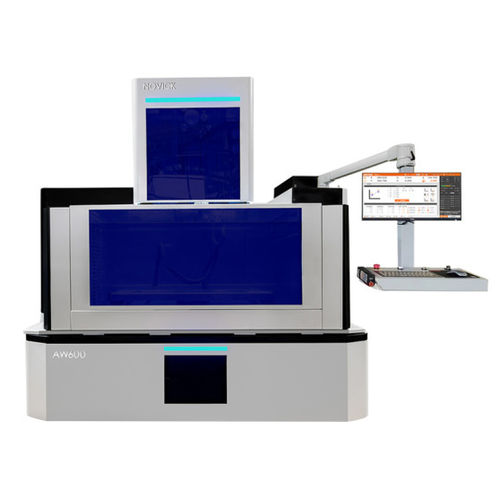

Drahterodiermaschine AW600

CNCfür die FormenherstellungPräzision

Produktübersicht
Die AW600 Niedriggeschwindigkeits-Draht-EDM (AW-Serie) ist die vierte Generation der firmeneigen entwickelten Slow-Wire-Maschinen. Sie behält die Stabilität und Zuverlässigkeit der Vorgängergeneration bei und verbessert die Bedienbarkeit und Erweiterbarkeit der Steuerung. Hardware und Software sind für automatische Drahtzuführung und die effiziente Produktion paralleler Linien angepasst, geeignet für Luftfahrt, Automobilindustrie, Spezialmaterialien und Formenbau in der Elektronikindustrie.

Hauptanwendungen

• Luftfahrtkomponenten
• Automobilteile und Werkzeuge
• Spezialmaterialien und schwer zerspanbare Legierungen
• Formen und Präzisionsteile für die Elektronikindustrie

Kategorie

• Präzise CNC Slow-Wire-EDM Serie

Schlüsselwörter

• Langsamer Drahtvorschub
• Draht-EDM, Slow Wire
• Niedriggeschwindigkeits-Drahtschneidemaschine

Technische Daten

• Modell: AW600
• Gesamtmaße: 3000 × 3400 × 2300 mm
• Maschinengewicht: 3500 kg
• Tischgröße: 850 × 600 mm
• Arbeitstischhöhe (zum Boden): 920 mm
• Verfahrwege X, Y, Z: 600 × 400 × 360 mm
• Hub U, V: 100 × 100 mm
• Max. Bearbeitungskegel: ±25°/80
• Max. Werkstückgewicht: 800 kg
• Max. Werkstückgröße: 1030 × 800 × 350 mm
• Antriebe X, Y, U, V, Z: Importiertes AC-Servo-System
• Kupferdraht-Durchmesser: 0,15 / 0,20 / 0,25 / 0,30 mm
• Optimale Oberflächenrauheit: Ra ≤ 0,45 μm (≤ 0,25 μm mit Finish-Modul)
• Max. Bearbeitungsstrom: 25 A
• Programm-Speicherkapazität: 5000
• Max. Bearbeitungsgeschwindigkeit: 160 mm²/min (Φ0,25 Messingdraht); 250 mm²/min (Φ0,3 Hochgeschwindigkeitsdraht mit Stromerweiterungsmodul)
• Standard-Netzversorgung: 3×380V 50/60Hz 7 kVA
• Nennstrom bei Volllast: 10 A
• Öffnungsart Tankdeckel Flüssigkeit: Automatisches Heben

Optionen / zusätzliche Konfigurationen

• Finish-Modul zur Verbesserung der Oberflächenrauheit
• Stromerweiterungsmodul für Hochgeschwindigkeitsdrähte (Φ0,3)
• X- und Y-Achsen mit Linearer Motor-Option
