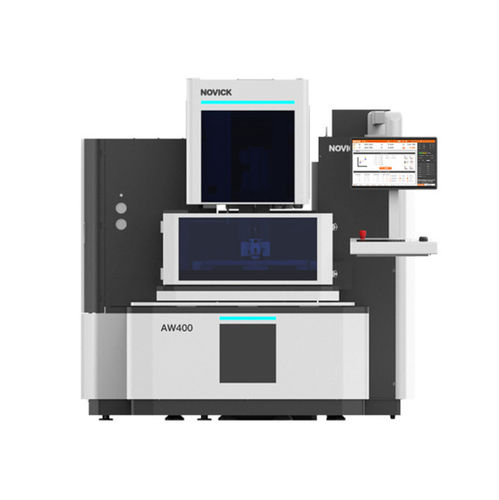

Drahterodiermaschine AW400

CNCPräzisionfür die Formenherstellung

Overview
Die AW400 ist eine CNC-Drahtfunkenerodiermaschine (Low-Speed) für die präzise Bearbeitung leitfähiger Werkstoffe. Sie übernimmt die Zuverlässigkeit früherer slow-wire-walking-Systeme und bietet praktische Verbesserungen: ein hochsichtbares Flüssigkeitstank, eine frontseitige LED-Statusleiste und eine optimierte, modulare Systemarchitektur für eine intuitivere Bedienung und bessere Skalierbarkeit. Optional: X/Y-Linearachsen und Nachbearbeitungsmodul zur Oberflächenverbesserung.

Applications

• Luft- und Raumfahrtkomponenten
• Automobilteile und Werkzeuge
• Elektronik und Präzisionsbauteile
• Werkzeug- und Formenbau
• Allgemeine Metallbearbeitung
• Nachbearbeitung für metallisches 3D-Druckmaterial

Category
Präzisions-CNC Niedriggeschwindigkeits-Drahtserie

Keywords

• Niedriggeschwindigkeits-Draht-EDM
• Drahtfunkenerodieren
• slow wire walking
• präziser Drahtschnitt
• AW400

Product Details
Parameters: Unit: AW400

Technical specifications

• Modell: AW400
• Gesamtmaße: 2100 x 3050 x 2100 mm
• Maschinengewicht: 3000 kg
• Tischgröße: 650 x 490 mm
• Arbeitstischhöhe: 1000 mm
• Verfahrwege (X/Y/Z): 400 x 300 x 220 mm
• Hub U-, V-Achse: 80 x 80 mm
• Max. Bearbeitungsneigung: ±25°/50
• Max. Werkstückgewicht: 400 kg
• Max. Werkstückgröße: 800 x 600 x 215 mm
• Antriebe: importiertes AC-Servosystem
• Unterstützte Kupferdrahtdurchmesser: 0,15 / 0,20 / 0,25 / 0,30 mm
• Oberflächenrauheit: Ra ≤ 0,45 μm (Standard), Ra ≤ 0,25 μm (mit Finish-Modul)
• Max. Bearbeitungsstrom: 25 A
• Speicherkapazität für Bearbeitungsbedingungen: 5000
• Max. Bearbeitungsgeschwindigkeit: bis zu 160 mm²/min (Φ0,25 Messingdraht); bis zu 250 mm²/min (Φ0,3 Hochgeschwindigkeitsdraht, Erweiterungsmodul erforderlich)
• Stromversorgung: 3 x 380V 50/60Hz, 7 kVA
• Volllaststrom: 10 A
• Flüssigkeitstank Tür: manuelle Klapptür
• Optional: Upgrade auf X/Y-Linearachsen verfügbar
