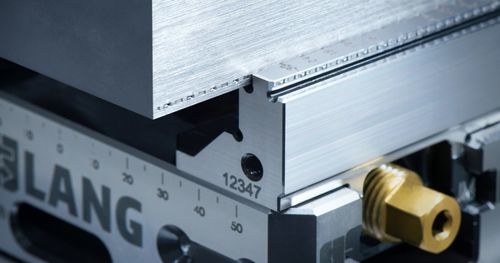

5-Achs-Schraubstock Makro•Grip®

für Werkzeugmaschinenfür 5-Achs-Werkzeugmaschinenfür Fräsmaschinen

Makro•Grip Rohteilspannung
Unschlagbare Kombination aus Kompaktheit und Haltekraft für die 5-Seiten-Bearbeitung
Durch das externe Vorprägen ermöglicht es die Prägetechnik, ein Werkstück im Makro•Grip 5-Achs-Spanner mit niedrigem Spanndruck prozesssicher zu halten. Verformung und Verziehen des Materials beim Spannen und Lösen sind somit ausgeschlossen und der Verschleiß am Spannmittel reduziert sich auf ein Minimum.
Seine kompakte Bauweise und die hohen Haltekräfte durch den Formschluss machen den 5-Achs-Spanner zum idealen Spannmittel in der 5-Seiten-Bearbeitung von Rohteilen.


Makro•Grip Prägetechnik
„Das Original“ –die Prägetechnik von LANG Technik
Die Prägetechnik ist eine Technologie, die vor etwa 20 Jahren von LANG entwickelt wurde und wegen ihrer Vielzahl an Vorteilen für den eigentlichen Spannprozess seit Jahren als Maßstab in der 5-Seiten-Bearbeitung von Rohteilen gilt. Beim Vorprägen werden unter hohem Druck pyramidenstumpfartige Abdrücke in das Rohmaterial eingebracht, um es mit einer definierten Kontur zu versehen. Da dies außerhalb der Werkzeugmaschine an einem Prägesystem geschieht, werden keinerlei Kapazitäten gebunden. Der Prägevorgang dauert gerade einmal 5 Sekunden – diese 5 Sekunden werden jedoch Ihre Fertigung und die Art und Weise, wie Sie Ihre Werkstücke spannen, nachhaltig verändern.
Warum vorprägen? Während herkömmliche Schraubstöcke mit hohem Kraftaufwand in das Rohmaterial eindringen und damit sowohl Spannmittel wie auch Werkstück hohen Belastungen aussetzen, hält der Makro•Grip 5-Achs-Spanner das Rohmaterial mit geringem Spanndruck absolut schonend und sicher. Der Grund dafür liegt im externen Vorprägen des Werkstückes mit bis zu 20 Tonnen Druck, bei dem eine definierte Prägekontur in das Werkstück eingebracht wird. Der Kraftaufwand auf das Werkstück findet somit vor dem eigentlichen Spannprozess statt. Ist das Werkstück mit der Kontur versehen, wird es im 5-Achs-Spanner formschlüssig gehalten - unabhängig von Werkstoff und Härte immer mit den gleichen Spannbacken. Der Formschluss zwischen Spannbackenverzahnung und der Kontur im Rohmaterial garantiert höchste Haltekräfte, bei gleichzeitig geringem Spanndruck. Dies ermöglicht selbst bei hochfestem Material ein verzugs- und verschleißfreies Spannen und garantiert eine gleichbleibende Spannqualität, was einen entscheidenden Einfluss auf die gewünschte Spann- und Frästeil-Qualität hat.

Weitere Informationen finden Sie in unserem Katalog ab Seite 92 oder Online unter https://lang-technik.de/de/loesungen/werkstueckspanntechnik/makro-grip
