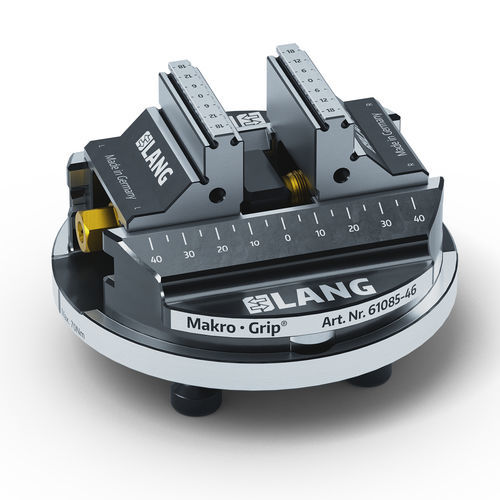

Schraubstock für 5-Achs-Werkzeugmaschinen 61085-46

horizontalvertikal5-Achs

Als Spannmittel verwendet HAUBEX eine modifizierte Version des Makro•Grip® 5-Achs-Spanners. Das schlanke Design des Schraubstocks und die schmale Backenbreite von 46 mm sorgen für eine ideale Zugänglichkeit in der 5-Seiten-Bearbeitung des Rohteils. Die maximale Werkstückgröße beträgt ca. 80 × 75 × 70 mm und ist abhängig von Durchmesser (Verjüngung) und Höhe der Haube. Beispiele für mögliche Abmessungen und eine Formel zu deren Berechnung sind auf dem Datenblatt bei den Downloads nachzulesen. Haltekräfte Höchste Haltekräfte bei geringem Anzugsmoment dank formschlüssigem Spannprinzip. Zugänglichkeit Backenbreite 46 mm in schlankem Design für beste Zugänglichkeit in der 5-Seiten-Bearbeitung. Spannqualität Gewohnt hochwertige und langlebige Makro•Grip® Technologie, mit der Bauteile verzugs- und verschleißfrei gespannt werden. HAUBEX Automationssystem HAUBEX kann an praktisch jeder Werkzeugmaschine und flexibel in der gesamten Fertigung eingesetzt werden. Mit dem Werkzeugmagazin als Speichermedium, in welchem die Spannmittelhaube mitsamt Schraubstock und Werkstückrohling gelagert ist und automatisch in die Maschine eingewechselt wird, kommt HAUBEX komplett ohne zusätzliche Handlings- und Speichersysteme aus. Einsatzmöglichkeiten An nahezu jeden Werkzeugmaschinentyp nachrüstbar und dank Verzicht auf zusätzliche Automationselemente ideal in die Fertigungsumgebung integrierbar. Flexibilität Wie jedes gewöhnliche Werkzeug nicht an eine bestimmte Werkzeugmaschine gebunden und somit praktisch in der gesamten Fertigung einsetzbar. Kosteneffizienz Merkliche Steigerung der Wertschöpfung in der eigenen Fertigung schon bei kleinen Stückzahlen und geringem Investment.
