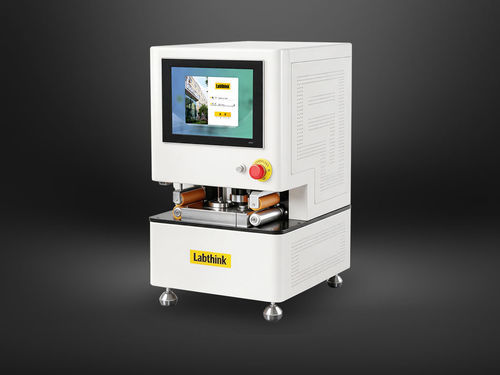

Mechanischer Kombitester C910H

DickenPerforationsresistenzLuftdurchlässigkeit

Überblick Das C910H integrierte Prüfsystem für Luftdurchlässigkeit, Durchstoßfestigkeit und Dicke verwendet das volumetrische Verfahren zur Bestimmung der Gasdurchlässigkeit und mechanische Messprinzipien für Durchstoßfestigkeit und Dickenmessung. Es ist insbesondere geeignet für die Prüfung von Batterieseparatoren und verwandten Polymerfolien.

Produktmerkmale
Vollautomatisches hochpräzises Luftvolumenbestimmungsverfahren

• Vollautomatische Messung des durch die Probe strömenden Luftvolumens und Ersatz manueller Schieberzylinder-Methoden.
• Vollautomatische Druckregelung mit einer Druckgenauigkeit besser als 0,01 kPa.
• Prüfdruck frei und flexibel über die Software einstellbar.

Kontaktierte Dickenmessmethode

• Kugelförmiger Messkopf aus Hartmetall mit hoher Verschleißfestigkeit.
• Gleithaltbarkeit > 100 Millionen Zyklen.
• Sensor mit fotoelektrischer Durchsatz-Linear-Gitterskala für präzise Messwerte.

Mechanisches Verfahren zur Messung der Durchstoßfestigkeit

• Kraftgenauigkeit besser als Klasse 0,5 bei hoher Wiederholgenauigkeit.
• Servoantriebssystem mit Präzisions-Kugelgewindetrieb, stufenloser Geschwindigkeitsanpassung und hochpräziser Geschwindigkeitsregelung.
• Pneumatische Probenklemmung für konstante Klemmkraft und Zeitersparnis.

Integrierte Messung mit automatischer Probenzufuhr

• Integrierte Erfassung von Luftdurchlässigkeit, Durchstoßfestigkeit und Dicke zur Reduzierung des Personalaufwands und zur Effizienzsteigerung.
• Scanfunktion zur automatischen Identifizierung und Aufzeichnung von Proben.
• Duales Positioniersystem reduziert Abweichungen bei der Probenzufuhr.

Intelligente Steuerung und zuverlässige Leistung

• 12.1″ eingebetteter Touchscreen-Tablet-PC mit Windows-Betriebssystem.
• Sorgfältig ausgewählte Sensoren, Servomotoren und pneumatische Komponenten bekannter Marken für stabile Leistung und lange Lebensdauer.
• Automatische Überwachung von Temperatur und Luftfeuchte mit Echtzeitaufzeichnung der Prüfbedingungen.
• Luftdurchlässigkeitsprüfung mit Unterstützung mehrerer Anzeigeeinheiten (z. B. s/100 mL und μm/(Pa·s)).
• Software mit mehrstufiger Berechtigungsverwaltung und optionalen Audit-Trail-Funktionen.

Prüfprinzip Die Luftdurchlässigkeit wird in einer kontrollierten Umgebung (Temperatur, Luftfeuchte, Normaldruck) gemessen. Der Test erfasst die Zeit, die 100 mL Luft benötigen, um unter einem eingestellten Druck von 1.21 kPa eine Fläche von 6.45 cm2 der Separatorprobe zu durchdringen.

Normen ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655.

Testanwendungen (Grundlegende Anwendungen)

• Luftdurchlässigkeit Geeignet für Tests an Batterieseparatoren, atmungsaktiven Folien und verschiedenen Polymerprodukten.
• Dicke Geeignet zur Dickenmessung von Batterieseparatoren, atmungsaktiven Folien und verschiedenen Polymerprodukten.
• Durchstoßfestigkeit Geeignet zur Messung der Durchstoßfestigkeit von Batterieseparatoren, atmungsaktiven Folien und verschiedenen Polymerprodukten.

Technische Parameter (Schlüsselwerte)
Modell: C910H
Messbereich — Luftdurchlässigkeit (s/100 mL): 30–1500
Messbereich — Luftdurchlässigkeit (μm/(Pa·s)): 0.1–4
Volumenauflösung: 0.001 mL
Volumenpräzision: 1% (mL)
Druckbereich: 0–2 kPa
Druckpräzision: 0.01 kPa
Dickenmessbereich: 0–2 mm
Dickenauflösung: 0.1 μm
Dickenwiederholbarkeit: 0.5 μm
Durchstoßbereich: 0.1–50 N
Durchstoßauflösung: 0.001 N
Durchstoßpräzision: ±0.5% (Ablesewert)
Prüfgeschwindigkeit: 0–500 mm/min (ganzzahlig einstellbar)
Geschwindigkeitsgenauigkeit: ±0.5% (Ablesewert)
Messhub: 0–600 mm
Probeneinzugsgeschwindigkeit: 0–50 mm/s
Messfläche: 1 in² (6,4 cm²)
Probenmaß: 4″ x 40″ (10 cm × 100 cm)
Maximale Probendicke: ≤ 80 mil (2 mm)
Kopfdurchmesser: Φ3 mm (sphärisch)
Messkopfdruck: < 0.8 N
Durchstoßvorrichtung Innendurchmesser: Φ50 mm
Durchstoßnadel Durchmesser: Φ1 mm
Luftquelle: trockene Luft (vom Anwender bereitzustellen); benötigter Versorgungsdruck: 0.5–0.7 MPa (72.5–101.5 PSI)
Anschlussgröße: Φ6 mm Polyurethan-Schlauch
Abmessungen (H×B×T): 76 × 45 × 55 cm
Stromversorgung: wählbar 120 VAC ±10% 60 Hz oder 220 VAC ±10% 50 Hz
Nettogewicht: 85 kg
Standardkonfiguration: Haupteinheit, eingebettetes Tablet, professionelle Software, Φ6 mm Schlauch
Optional: Druckluftkompressor; CFR 21 Part 11; GMP-Computeranforderungen; DataShield (optional).

Eigenschaften / technische Spezifikationen

• Modell: C910H
• Integrierte Messmethoden: volumetrisch für Luftdurchlässigkeit, mechanisch für Durchstoßfestigkeit, Kontaktmessung für Dicke
• Luftdurchlässigkeitsbereich: s/100 mL 30–1500; μm/(Pa·s) 0.1–4
• Volumenauflösung/Genauigkeit: 0.001 mL / 1%
• Druckbereich/Genauigkeit: 0–2 kPa / 0.01 kPa
• Dickenbereich/Auflösung/Wiederholbarkeit: 0–2 mm / 0.1 μm / 0.5 μm
• Durchstoßbereich/Auflösung/Genauigkeit: 0.1–50 N / 0.001 N / ±0.5% Ablesewert
