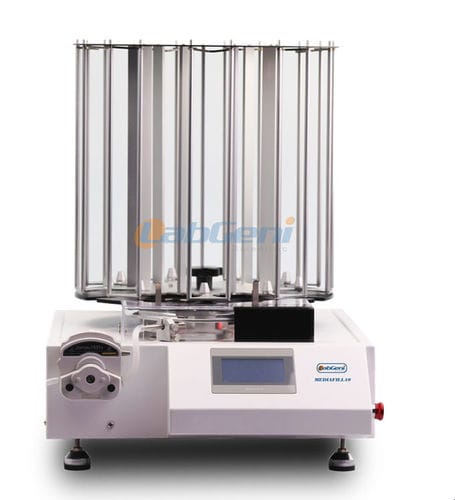

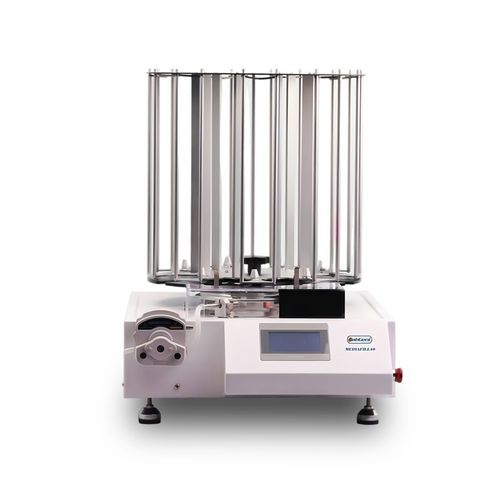

Flüssigkeitsspender MEDIAFILL10-200

automatisiertPLC-gesteuertcomputergesteuert

Kurzbeschreibung

• Geeignet für Petrischalen Ø90 mm und Ø60 mm; andere Durchmesser anpassbar
• Abgabegeschwindigkeit bis zu 400 Platten/Stunde (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Siemens PLC-Steuerung; Positionssensor Omron
• Touchscreen-GUI zur Parametrierung und Bedienung
• Schnittstelle zu automatischen Mediumsbereiter aller Marken; unterstützt Dispensation von 1 bis 10 Litern

Übersicht
Die MEDIAFILL10-Serie ist ein automatischer Tischspender für Kulturmedien, entwickelt für aseptisches Befüllen von Petrischalen. Flexible Dispensiermodi und geringe Stellfläche erlauben die Automatisierung des Befüllprozesses bei kontrollierter Befüllzone. Das System lässt sich mit Mediumsbereitern koppeln, um 1–10 L steriles Medium zu verarbeiten und programmierte Befüllläufe ohne dauernde Bedienereingriffe auszuführen.

Betrieb & Merkmale

• Benutzerfreundlich: Vollbild-GUI zeigt Parameter und Abläufe im Klartext für schnelle Inbetriebnahme
• Zuverlässige Automatisierung: mechanischer Plattentransport mit Sensorüberwachung und Auto-Adjust bei typischen Abweichungen von Durchmesser/Form
• Hoher Durchsatz: Nach Zubereitung von 9 L Medium kann eine Ein-Tasten-Bedienung mehrere hundert Platten füllen (z. B. 540 Platten)
• Optionale Module: Doppelpumpe für Blutkulturplatten, Schüttelfunktion für gleichmäßigere Verteilung, Halbleiterkühlung für temperatursensible Medien, Druckmodul für Datum/Charge

Herkunft der Schlüsselkomponenten

• Siemens PLC (Deutschland)
• Magnetventile (Italien)
• Rührermotor (Spanien oder Japan)
• Drucksensor (Schweiz)
• Rührstab (Japan)
• Umwälzpumpe (USA)
• Positionssensor: Omron (Japan)

Technische Daten (Zusammenfassung)
Modelle: MEDIAFILL10-200 (HMD-10 200) und MEDIAFILL10-400 (HMD-10 400)
Auslassschlauch: 25# oder 17#; Durchsätze 25#: 0,2–1120 ml/min; 17#: 0,3–1780 ml/min
Abgabepräzision: ~1 % (bei 20 ml) mit Kalibrierungsprogramm
Doppelpumpe: optional (empfohlen für Blutkulturplatten)
Abgabegeschwindigkeit: 200 St./h (MEDIAFILL10-200, 20 ml, Ø90 mm) — 400 St./h (MEDIAFILL10-400, 20 ml, Ø90 mm)
Plattenhalter-Kapazität: MEDIAFILL10-200: 25 Platten/Gitter, 9 Gitter, bis zu 175 Platten (Ø90 mm); MEDIAFILL10-400: 40 Platten/Gitter, 9 Gitter, bis zu 280 Platten (Ø90 mm); Ø60 mm Halter optional
Dispensierschichten: 3-lagig (Ø90 mm), Ø60 mm optional — größeres Modell: 6-lagig, Ø60 mm optional
Schüttelfunktion: N/A (200) — Ja (400) für gleichmäßigere Verteilung
Halbleiter-Kühlmodul: optional (MEDIAFILL10-400)
Druckmodul: optional (MEDIAFILL10-400) für Produktionsdatum/Ablauf/Charge auf Platten
UV-Lampe: 254 nm, 11 W, ~13.000 h Lebensdauer; Desinfektion der Befüllzone mit Austausch-Erinnerung
Steuerung: großer Touchscreen zur intuitiven Parametereinstellung
Reinigung & Desinfektion: Teller und Rotationsplatte abnehmbar zur Reinigung und Sterilisation
Alarm: Fehler- und Prozessalarme integriert
Maße (H x B x T): 260 x 520 x 770 mm
Nettogewicht: 40 kg

Hinweise
Der Befüllbereich muss mit einer UV-Sterilisationslampe ausgestattet sein, um aseptische Bedingungen während der Dispensation sicherzustellen. Die Integration mit einem Mediumsbereiter ermöglicht Dispensation von 1 bis 10 Litern und eignet sich für Arbeitsabläufe kleiner Labore.

Technische Spezifikationen / Daten

• Modell: MEDIAFILL10-200 (auch erhältlich als MEDIAFILL10-400)
• Abgabegeschwindigkeit: bis zu 400 Platten/Stunde (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Abgabepräzision: ~1 % (20 ml) mit Kalibrierung
• Schlauchoptionen & Durchsätze: 25# (0,2–1120 ml/min) oder 17# (0,3–1780 ml/min)
• Plattenkapazität: bis zu 175 (MEDIAFILL10-200) oder 280 (MEDIAFILL10-400) Ø90 mm Platten pro Lauf
• Steuerung: Siemens PLC, große Touchscreen-GUI
• Schlüsselkomponenten/Sensoren: Omron-Positionssensor; Magnetventile; Drucksensor; Rührermotor; Umwälzpumpe
• UV-Desinfektion: 254 nm Lampe (11 W) mit langer Lebensdauer und Austausch-Erinnerung
• Optionale Module: Doppelpumpe, Schüttelfunktion, Halbleiterkühlung, Druckmodul
• Physikalische Abmessungen: 260 x 520 x 770 mm (H x B x T)
• Nettogewicht: 40 kg
