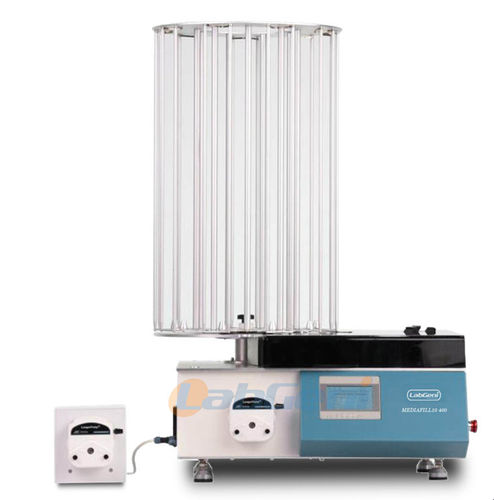

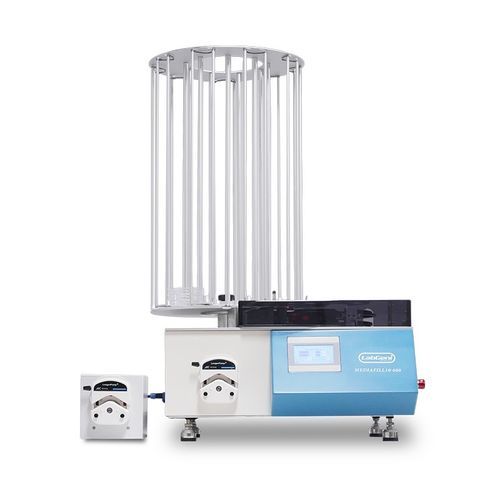

Flüssigkeitsspender MEDIAFILL10 series

KulturmediumautomatisiertPLC-gesteuert

ÜbersichtDer MEDIAFILL10 Spender ist ein kompaktes, automatisiertes System zur aseptischen Abgabe von Zellkulturmedien in Petrischalen (90 mm Standard, 60 mm optional). Er nimmt vorbereitete sterile Medien (1–10 L) auf und ist zur Integration mit automatischen Medienvorbereitern konzipiert, um eine vollständige Vorbereitungs- und Abgabekette zu bilden.

Kurzmerkmale

• Kompatibel mit Petrischalen 90 mm und 60 mm (andere Durchmesser anpassbar)
• Doppelpumpen-Option; Abgaberate bis zu 800 Schalen/h (MEDIAFILL10-400 mit Doppelpumpen)
• Optionale Doppelpumpen-Konfiguration ermöglicht gleichzeitige Abgabe von Blut und Medium für Blutkulturschalen
• Siemens PLC Steuerung; Omron Positionssensoren
• Großes Touchscreen-HMI für intuitive Parametereinstellung und Bedienung
• Schnittstellenkompatibel mit gängigen Marken von automatischen Medienvorbereitern

Betrieb und AutomationAlle Funktionen werden über eine Vollbild-Grafikoberfläche gesteuert, die den Bediener durch Einrichtung und Prozesse führt. Der Schalenttransport wird von Sensoren überwacht; das System passt sich automatisch an Schalen-Ø und Stapelform an. Typischer Ablauf: Nach der Vorbereitung von 9 L Medium kann das System bis zu 540 Schalen in einem Durchgang befüllen. Für aseptisches Befüllen sollte der Befüllbereich mit einer UV-Sterilisationslampe ausgestattet sein.

Herkunft der Hauptkomponenten

• Siemens PLC (Germany)
• Magnetventile (Italy)
• Rührmotor (Spain or Japan)
• Drucksensor (Switzerland)
• Rührstab (Japan)
• Umwälzpumpe (USA)

Technische Parameter (Zusammenfassung)Modell: MEDIAFILL10 200 / MEDIAFILL10 400
Ausgabeschlauch: 25# oder 17#; Durchfluss: 0,2–1120 ml/min (25#), 0,3–1780 ml/min (17#)
Abgabegenauigkeit: 1 % (bei 20 ml) mit Kalibrierungsprogramm
Doppelpumpensystem: optional (Blutkultur-Anwendung)
Abgaberate: MEDIAFILL10 200 = 400 pcs/h; MEDIAFILL10 400 = 800 pcs/h (mit Doppelpumpen)
Petrischalen-Kapazität: Modell 200 Standard 25 pcs/Gitter × 9 Gitter (bis zu 175 × 90 mm); Modell 400 Standard 40 pcs/Gitter × 9 Gitter (bis zu 280 × 90 mm); 60 mm Halter optional
Plattenlagen: Modell 200 3 Lagen (90 mm), 60 mm optional; Modell 400 6 Lagen (90 mm), 60 mm optional
Schüttelfunktion: MEDIAFILL10 400 = ja (verbessert Mediumverteilung); MEDIAFILL10 200 = N/A
Optionales Halbleiter-Kühlmodul (MEDIAFILL10 400)
Optionales Druckmodul (MEDIAFILL10 400) für Produktions-/Ablauf-/Chargenkennzeichnung auf der Schale
UV-Lampe: 254 nm, 11 W, ~13.000 h Lebensdauer; getrennte Desinfektionszone mit Austausch-Erinnerung
Steuerung: Touchscreen-HMI, Siemens PLC
Reinigung: Schale und Drehplatte abnehmbar für Reinigung und Desinfektion
Alarm: Fehleralarmfunktion
Abmessungen (H×B×T): 260 × 520 × 770 mm; Netto-Gewicht: 40 kg
