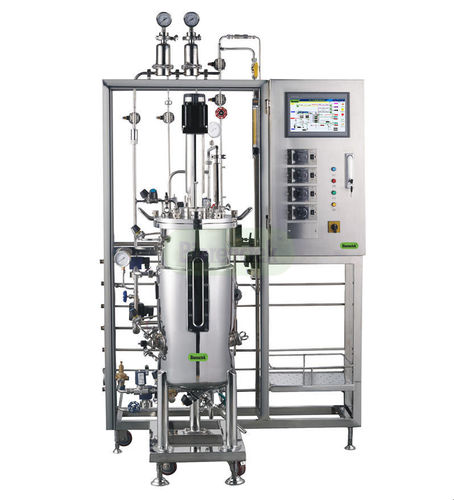

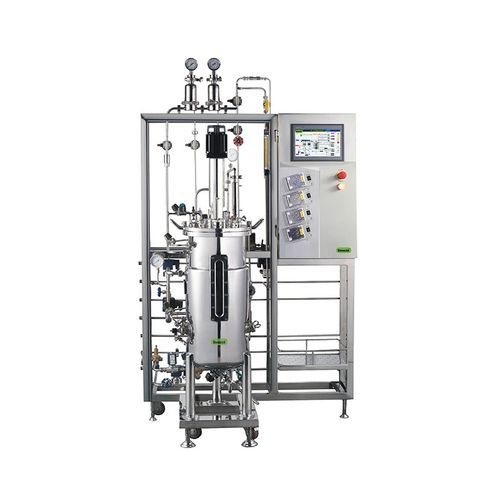

Rührkessel-Bioreaktor/Fermenter BIOF-S

für die Pharmaindustriezur industriellen Anwendungautomatisch

Kurzmerkmale

• Automatischer Edelstahlermenter BIOF-S Series — Kapazitäten 10–20.000 L (Modelle ab 5 L verfügbar)
• Vollautomatische Steuerung: SIP, pH, DO, Rühren, Temperatur, Druck, Gasdurchfluss, Deckelhub (optional)
• Tankkörper 316L mit Mantel 304; Innenpolitur Ra 0,4, Außen Ra 0,6
• Modulare Optionen: MFC-Durchflussregelung, CIP-System, Wägesystem, Deckelheber
• Turnkey-Lieferung möglich (Kühler, Kompressoren, Dampferzeuger); GMP-orientiertes Design

Übersicht
Das BIOF-S Edelstahltanksystem umfasst Tankkörper, Rohrleitungen und Ventile, Luftfiltration, automatische Temperatur- und Drehzahlregelung, Online-pH- und DO-Messung mit automatischer Regelung, automatische Entschäumung und Zuführung, SPS-Zentralsteuerung und Host-Computer-Software. Lieferbar mit ölfreien Silent-Kompressoren und elektrischen Dampferzeugern. Auslegungsdruck 0,3 MPa. Standardanschlüsse: Probenahme, Bodenentleerung, Sichtfenster, Sicherheitsbeleuchtung, Anschlüsse für Temperatur/pH/DO/Entschäumer/Säure/Alkali/Zudosierung/Inokulation/Zufuhr/Luft/Samentransfer; ein-/ausgänge dampfsterilisierbar mit Filtern.

Technische Daten (Zusammenfassung)

• Modell: BIOF-S Series
• Kapazität: 10–20.000 L (typische Angebote; 5 L-Modelle verfügbar)
• Tankaufbau: Körper 316L SS, Mantel 304 SS; SIP für Tank, Leitungen und Filter (100–130°C)
• Mischung: obere mechanische Rührung mit Servomotor und Drehzahlregler; AD-Dichtung; mehrstufige Schaufeln und abnehmbare Leitschaufeln; Regelgenauigkeit ±1%
• Be- & Entlüftung: Ringförmiger Gasverteiler; Vor- und 0,01 μm Sterilfilter; dampfsterilisierbare Filterelemente; max. Belüftung konfigurierbar bis 2 VVM
• pH-Regelung: Hamilton / Mettler Hochtemperatur-Glaselektrode; Bereich 2–12 (Anzeige 0–14); Genauigkeit ±0,02; intelligenter PID und Alarme
• DO-Regelung: Hamilton / Mettler Hochtemperatur-Elektrode; Bereich 0–100% (Anzeige 0–200%); Genauigkeit ±5%; PID-Steuerung und PC-Datenerfassung
• Temperaturregelung: Elektroheizung und Wasserkühlung mit Umwälzpumpe; Trockenlaufschutz und Übertemperaturschutz; PID; Kühlwasser +5°C bis 65°C ±0,2°C
• Entschäumung: Peristaltikpumpe mit empfindlicher Entschäumer-Elektrode; automatische Zeit-/Mengenkontrolle
• Gasstromregelung: Rotameter oder optional Vogtlin MFC; Siemens-Modul; Druckanzeigegenauigkeit 0,01 MPa
• Druckerfassung: Direkt montiertes Manometer und hochtemperaturbeständiger Präzisionssensor; Bereich 0–0,35 MPa
• Automatische Zuführung: PID-segmentierte Zuführung (≥10 Segmente), Fütterkurvenanalyse und Datenspeicherung

Hauptkomponenten / Marken

• pH-Elektrode: Hamilton / Mettler (Schweiz)
• DO-Elektrode: Hamilton / Mettler (Schweiz)
• PLC: Siemens (Deutschland); Touchscreen: MCGS
• Thermostatische Wasserpumpe: WILO (Deutschland); Getriebe/Motor: SEW (Deutschland)
• Frequenzumrichter: BOSCH (Deutschland); MFC (optional): Vogtlin
• Steuersoftware: Bioreactek™ (China)
• Weitere Komponenten: Burkert, Gemi, DK, Sanlixin, Julang, Chengfeng

Technische Daten & Optionen

• Innenpolitur Ra 0,4; Außen Ra 0,6; Schutzgasschweißen (Argon)
• Benetzte Teile AISI 316L; importierte Membranventile für benetzte Ventile; polierte Edelstahlrohre
• SIP: Ein-Klick-Vollsterilisation für Filter, Tank und Leitungen; Probenahme/Entleerung manuell sterilisierbar
• Optionen: automatisches CIP-System, Deckelheber, Wägemodul (Genauigkeit 0,1%), MFC-Regelung
• Konformität: Entwurf für GMP-ähnliche Installationen; Turnkey-Lösungen verfügbar
