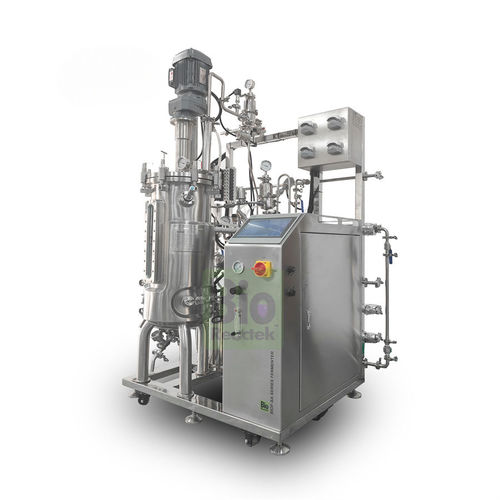

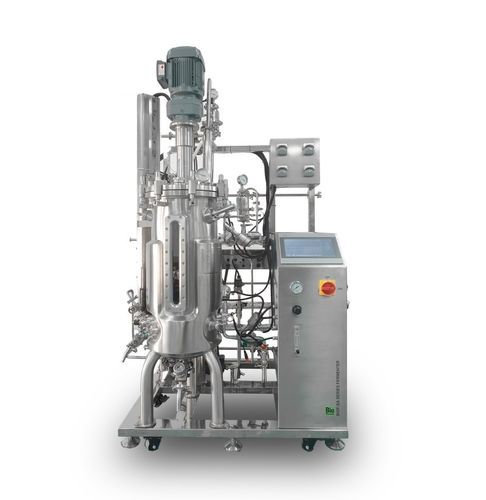

Rührkessel-Bioreaktor/Fermenter BIOF-SA series

Fed-Batchfür die Pharmaindustrieautomatisch

Beschreibung Die neuen BIOF-SA-Edelstahlfermenter der Automatikserie erfüllen die Anforderungen von Pilotanlagen und kleinen Produktionsanlagen. Erhältlich mit einem Fassungsvermögen von 10 l bis 2000 l; für die Behälterkörper werden zertifizierte Edelstahlhersteller verwendet, um eine zuverlässige Qualität zu gewährleisten. Zu den Standardmerkmalen gehören automatisches SIP, automatische Tankdruckregelung, automatisches Anheben des Deckels, optionale MFC-Durchflussregelung, optionales CIP und Konformität mit GMP-Anforderungen. Highlights

• Flaggschiff unter den vollautomatischen Edelstahl-Bioreaktoren
• Menschliches Interface der 2. Generation - einfach zu bedienen; Funktionsmodule anpassbar
• Optionale Online-Module: CO2, ORP, Lebendzellkonzentration, OD, Abgasanalyse
• Tankmaterialien: SS304 oder SS316L; Präzisionsbearbeitung und -schweißen von Edelstahl
• Hauptteile von Markenherstellern; ISO 9001- und CE-Zertifizierung; 3Q-Prüfdokumente verfügbar

Produktmerkmale

• BIOF Feed-Tec™ Fütterungssystem: manuelle und automatische zeitgesteuerte Fütterung; Kaskadenregelung mit pH und DO; unterstützt Gleichungsfütterung und Indexfütterung für High-Density-Fermentation
• BIOF Easy-Tri™ Audit Trail: speichert automatisch alle Aufzeichnungen, unterstützt Rückverfolgbarkeit, erweiterte Berechtigungen zur Einschränkung von Export/Löschung, HMI unterstützt unabhängige Audit Trails und intelligente Sequenzsteuerung
• Modularer Aufbau: unabhängige Module pro Tankgruppe, unterstützt Mehrtank- und verstärkte Tanksysteme, flexible Kombinationen ohne Rohrleitungsumbau
• Ein-Klick-Betriebssystem: Ein-Klick-Gärung und -Sterilisation, benutzerdefinierte Parameterkonfiguration, Wiederherstellung bei Stromausfall, dreistufiges Berechtigungsmanagement, erweiterbar auf Host-Computer und IoT-Remote

Funktionsmodule / Erweiterung (Übersicht) ORP, Schaumdetektion, Lebendzellkonzentration (Online-Biomasse), Raman (Prozessoptimierung), CO2-Online-Abgasdetektion (CER/OUR/RQ-Berechnung), Online-OD (kontinuierliche Trübung), Abgasanalyse - alle als optionale Online-Module verfügbar. Sterilisation, Reinigung und Ventile Automatische Online-Hochdruck-Dampfsterilisation mit Schrägsitz- und Membran-Dampfventilen, importiertem Kondensatableiter; Sterilisationstemperaturauslegung 100-145 °C; 4-Wege-Dampfsterilisation: Mantel, Tank, Ventil, Filter. Optionales CIP-System: geschlossener Kreislauf, In-situ-Reinigung von Tanks/Rohren/Ventilen ohne Demontage; automatische Temperaturkontrolle und Fernwassernachfüllung. Sicherheit und Hygiene Das integrierte Tankbodenventil eliminiert tote Punkte, unterstützt die Online-Dampfsterilisation und reduziert das Kontaminationsrisiko. Abgaskondensator und mehrstufige Filtration (0,2 μm grob, 0,01 μm fein, PTFE) verfügbar. Tankdrucksensor mit PID-gesteuertem Proportionalventil für präzise Druckregelung. Wichtige Konstruktion und mechanischer Aufbau Innentank aus Edelstahl (AISI 316L / AISI 304L), Mantel aus AISI 304L; Fertigungsstandard ASME BPE-2019 und PED-Schweißnormen; Oberflächenpolitur im Kontakt mit dem Material Ra ≤ 0,4. Modulare Laufradoptionen: Schrägblatt, Spirale, Paddel, Turbine, Propeller. Rührantrieb: Panasonic-Servomotor oder SEW-Getriebemotor mit PID-Drehzahlregelung. Mitgelieferte Steuerungen & Benutzeroberfläche Steuerung: Siemens SIMATIC S7-1200 Serie mit PID-Programmsteuerung; HMI TPC10; BIOF-Control V2.2 unterstützt Multi-Tank-Ein-Klick-Steuerung, Audit-Trail und Ablaufsteuerung; unterstützt die Erweiterung auf Host- und IoT-Systeme. Videos / Demonstrationen Die Produktseite enthält eingebettete Produktvideos, die den Tankbetrieb, die automatische Sterilisation, das Anheben des Deckels und modulare Funktionen demonstrieren. Caractéristiques / spécifications techniques

• Modell / Serie: BIOF-SA-Serie (typische Modelle: BIOF-S10A, S30A, S50A, S100A, S200A, S300A, S500A, S1000A, S2000A)
• Tankgrößenbereich: 10 L bis 2000 L (normale Kapazitäten verfügbar; kundenspezifische Größen werden unterstützt)
• Beispiele für Arbeitsvolumen: 10 L Modell 3-8 L; 30 L Modell 8-24 L; 50 L Modell 12-40 L; 100 L Modell 25-80 L; 200 L Modell 40-160 L; 300 L Modell 80-240 L; 500 L Modell 100-400 L; 1000 L Modell 200-800 L; 2000 L Modell 400-1600 L
• Tank-Innenmaterial: AISI 316L / AISI 304L Edelstahl
• Mantelmaterial: AISI 304L Edelstahl
• Herstellungsstandards: ASME BPE-2019, PED-Schweißnormen
• Oberflächenpolitur (Produktkontakt): Ra ≤ 0,4
• Rühren: Panasonic-Servomotor oder SEW-Getriebemotor; PID-Regelung
• Rührdrehzahlbereiche (Beispiele): bis zu 20-800 U/min (modellabhängig), Regelgenauigkeit ±1 U/min
• Laufradtypen: Schrägblatt, Spirale, Paddel, Turbine, Propeller (wählbar)
• Temperaturregelung: PT100-Sensor; PID-Regelung; Plattenwärmetauscher, elektrischer Heizmantel und Kühlwasser; Bereich ca. Umgebungstemperatur +5 °C bis 60 °C; Anzeigegenauigkeit 0,1 °C; Regelgenauigkeit ±0,1 °C
• pH-Sonde: METTLER TOLEDO / Hamilton; Bereich 0-12; PID-Regelung; Genauigkeit ±0,02; automatische Säure-/Laugen-Dosierung (peristaltische Pumpe oder CO2 MFC)
• DO-Sonde: METTLER TOLEDO / Hamilton; 0-200%; PID-Regelung; Genauigkeit ±1%
• Luft-/Gaszufuhr: importierter Glasrotor-Durchflussmesser Standard; unterstützt CO2/O2/N2 und Mehrkanal-Gasstrategien; optionales Upgrade auf thermische Massendurchflussmesser (MFC)
• Gasverteiler: Ringverteiler oder mikroporöser Diffusor
• Filter: grob 0.2 μm und fein 0,01 μm PTFE; beheiztes Abgasfiltergehäuse optional
• Abgaskondensator: Edelstahl AISI 316L / AISI 304L
• Fördersystem (Standard): vier hochpräzise Flip-Top-Peristaltikpumpen für Zulauf, Säure, Lauge und Entschäumer (PID-Interlock-Steuerung); zusätzliche Pumpen können hinzugefügt werden
• Peristaltikpumpen der Marken: Bioreactek / Watson-Marlow (Standard)
• Gleitringdichtung: Burgmann
• Futterflasche: SCHOTT (Deutschland)
• Glasrotor-Durchflussmesser Marke: Dwyer (USA)
• Temperatursensor Marke: JUMO (Deutschland)
• Elektrische Niederspannungskomponenten: Schneider
• Ventile: Hebron / Gemu / Bürkert (Membran / manuelle / automatische Membranventile)
• Umwälzpumpe: Grundfos (Dänemark)
• Optionaler Massendurchflussmesser (MFM / MFC): Vögtlin (Schweiz)
• Tankdrucksensor / Regulierventil: BDISENSORS (Deutschland); automatische Tankdruckregelung 0-0,2 MPa; Regelgenauigkeit ±0,001 MPa
• Audit Trail & Datensicherheit: BIOF Easy-Tri™ automatische Datenspeicherung, Berechtigungskontrolle, Export-/Löschungsschutz
• Optionen/Erweiterungen: CIP-System, MFC-Gassteuerung, Online-ORP/OR/Schaum/Biomasse/OD/Raman/CO₂/Abgasanalyse, Wiegemodule (Tank/Feed), Integration von Mehrtanksystemen
• Zertifizierungen: ISO 9001, CE (Standardkonfigurationen)
