Elektrochemischer Sauerstoffsensor O2

Echtzeit

Produktübersicht
Intelligente Kartusche, entwickelt von Kunak, die einen Sensor integriert, der in der Lage ist, Sauerstoffwerte genau und zuverlässig zu messen.

• GasPlug TECHNOLOGIE | PATENTIERTES DESIGN

Wo kommt es vor?
Sauerstoff (O₂) ist ein essentielles Gas, das etwa 20,9% des Volumens der atmosphärischen Luft auf Meereshöhe ausmacht. Es ist relativ gleichmäßig in der Troposphäre verteilt und ist für biologische Prozesse wie die Zellatmung von entscheidender Bedeutung.
Es ist auch in vielen chemischen Verbindungen vorhanden und spielt eine Rolle bei natürlichen Oxidationsreaktionen, wie der Verbrennung und dem Abbau organischer Materie. Darüber hinaus löst es sich in Gewässern, wo es für das aquatische Leben von entscheidender Bedeutung ist.

Warum messen?
Die Messung von Sauerstoffwerten ist entscheidend, um sichere und gesunde Bedingungen in industriellen, städtischen und natürlichen Umgebungen zu gewährleisten. Konzentrationen unter 19,5% können auf sauerstoffarme Atmosphären hinweisen, die potenziell gefährlich für das menschliche Leben sind, während hohe Werte über 23,5% das Risiko von Zündung und Explosion erheblich erhöhen, insbesondere in Gegenwart von brennbaren Materialien.
Anormale Konzentrationen können auch auf Verbrennungsprozesse, Gaslecks, die Sauerstoff verdrängen, oder Belüftungssystemausfälle hinweisen. Aus ökologischer Sicht hilft die Überwachung von Sauerstoff, die Luftqualität und die Dynamik des atmosphärischen Austauschs zu bewerten.

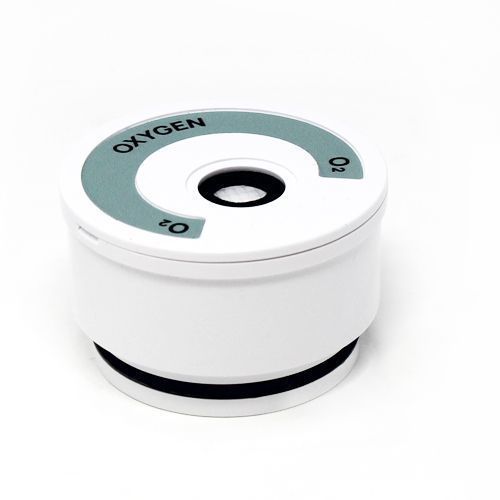

O₂-Kartusche
Die Sauerstoffkartusche enthält einen hochpräzisen elektrochemischen Sensor, der entwickelt wurde, um typische Konzentrationen in der Umgebungsluft zu messen – etwa 20,9% – sowie kleine Abweichungen, die durch industrielle Prozesse, Gasverdrängung oder andere atmosphärische Veränderungen verursacht werden.
Diese Kartusche ist hochstabil, mit einem fortschrittlichen Algorithmus zur Temperatur- und Feuchtigkeitskompensation ausgestattet und kann über vier Jahre unter nicht-extremen Bedingungen betrieben werden. Im Laufe der Zeit kann eine leichte Drift auftreten, die leicht mit dem auf der Kunak Cloud-Plattform verfügbaren Fernkalibrierungswerkzeug korrigiert werden kann.

Technische Spezifikationen
Typ: Elektrochemisch
Maßeinheit: %
Messbereich: 0 – 30 %
Auflösung: 1 ppb
Betriebstemperaturbereich: -30 bis 50ºC
Empfohlener RH-Bereich: 0 bis 99 %RH (kurze Zeiträume)
Betriebsdauer: > 4 Jahre
Garantiebereich: 50 %
Nachweisgrenze (LOD): -
Wiederholbarkeit: -
Ansprechzeit: < 10 Sek
Typische Genauigkeit (MAE): ±3 %
Typische Präzision R²: NA
Typische Steigung: NA
Typischer Schnittpunkt (a): NA
DQO - Typische U(exp): NA
Typische Intra-Modell-Variabilität: 0.1 %

• Messbereich: Konzentrationsbereich, der vom Sensor gemessen wird.
• Auflösung: kleinste Maßeinheit, die vom Sensor angezeigt werden kann.
• Betriebstemperaturbereich: Temperaturintervall, in dem der Sensor sicher betrieben werden kann und Messungen liefert.
• Betriebs-RH-Bereich: Feuchtigkeitsintervall, in dem der Sensor sicher betrieben werden kann und Messungen liefert.
• Empfohlener RH-Bereich: empfohlener Bereich der relativen Luftfeuchtigkeit für optimale Sensorleistung. Eine kontinuierliche Exposition außerhalb des empfohlenen Bereichs kann die Kartusche beschädigen.
• Betriebsdauer: Zeitraum, in dem der Sensor unter normalen Bedingungen effektiv und genau arbeiten kann.
• Garantiebereich: Konzentrationsbereich, der von der Kunak-Garantie abgedeckt wird.
• LOD (Nachweisgrenze): gemessen unter Laborbedingungen bei 20ºC und 50% RH. Die Nachweisgrenze ist die minimale Konzentration, die als signifikant unterschiedlich von null erkannt werden kann, basierend auf der technischen Spezifikation CEN/TS 17660.
• Wiederholbarkeit: gemessen unter Laborbedingungen bei 20ºC und 50% RH. Übereinstimmung der Ergebnisse aufeinanderfolgender Messungen derselben Messung unter denselben Messbedingungen, basierend auf der technischen Spezifikation CEN/TS 17660.
• Ansprechzeit: Zeit, die der Sensor benötigt, um 90% des endgültigen stabilen Wertes zu erreichen.
• Typische Präzision - R²: Statistiken, die zwischen den stündlichen Messungen des Geräts und den Referenzinstrumenten bei Feldtests zwischen -10 und +30ºC in verschiedenen Ländern erhalten wurden.
• Typische Genauigkeit: Für regulierte Schadstoffe ist dies der durchschnittliche mittlere absolute Fehler (MAE), der zwischen den stündlichen Messungen des Geräts und den Referenzinstrumenten bei Feldtests von 1 bis 8 Monaten zwischen -10 und +30ºC in verschiedenen Ländern erhalten wurde. Für andere Schadstoffe ist dies der erwartete Messfehler bei der Ablesung.
• DQO - Typische U(exp): Datenqualitätsziel, ausgedrückt als erweiterte Unsicherheit im Grenzwert, erhalten zwischen stündlichen Messungen des Geräts und den Referenzinstrumenten für 1 bis 8 Monate Feldtest zwischen -10 und +30ºC in verschiedenen Ländern, basierend auf der Metrik der Europäischen Luftqualitätsrichtlinie 2024/2881 und der technischen Spezifikation CEN/TS 17660.
• Typische Intra-Modell-Variabilität: berechnet als Standardabweichung der Mittelwerte der drei Sensoren bei Feldtests von 1 bis 8 Monaten zwischen -10 und +30ºC in verschiedenen Ländern.
