CH4-Methansensor

abstimmbare Diodenlaser-Absorptionsspektroskopiezur Überwachung der Luftqualtätzum Echtzeitmessen

Produktübersicht

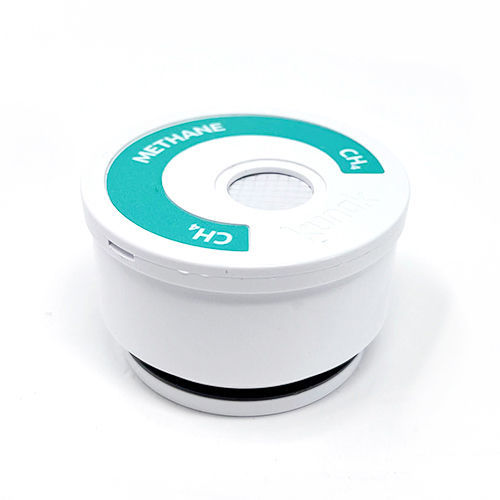

Intelligente Kartusche, entwickelt von Kunak, die einen Sensor integriert, der in der Lage ist, Methan (CH4)-Konzentrationen genau und zuverlässig zu messen.

• GasPlug TECHNOLOGIE | PATENTIERTES DESIGN

Wo kommt es vor?
Methan (CH4) ist das häufigste organische Molekül in der Atmosphäre und eines der wichtigsten Treibhausgase. Es ist farblos, geruchlos und in Wasser unlöslich. Die Hauptquellen anthropogener Emissionen sind die Produktion und der Transport von Kohle, Erdgas und Öl. CH4-Emissionen resultieren auch aus der Viehzucht und anderen landwirtschaftlichen Praktiken, der Landnutzung und festen Abfalldeponien. Zu den natürlichen Quellen gehören reduzierte, anoxische Teile von Feuchtgebieten und Teile von Ökosystemen, die sich in organischer Zersetzung befinden.
Warum ist es schädlich?
Hohe CH4-Konzentrationen können zu Sehstörungen, Gedächtnisverlust, Übelkeit, Erbrechen und Kopfschmerzen führen. In schweren Fällen kann es zu Veränderungen der Atmung und Herzfrequenz, Gleichgewichtsproblemen, Taubheitsgefühlen und Bewusstlosigkeit kommen. Langfristige oder großflächige Expositionen können zum Tod führen. CH4 trägt zur Bildung von troposphärischem Ozon und Feinstaubverschmutzung bei. Darüber hinaus ist Methan ein viel stärkeres Treibhausgas als CO2 und trägt erheblich zur globalen Erwärmung und zum Klimawandel bei.
CH4-Kartuschenoptionen
Verschiedene Optionen sind für die Methanüberwachung verfügbar, jede für unterschiedliche Anwendungen und Messbereiche konzipiert:

• Kartusche (Typ C): ein hochmoderner Sensor, der für Anwendungen entwickelt wurde, die eine hochsensible CH4-Überwachung erfordern. Dieser Sensor liefert genaue Messungen von niedrigen Konzentrationen (2 ppm) bis zu 300 ppm. Sein kompaktes Design, seine Kosteneffizienz und seine Spitzenleistung machen ihn zu einer idealen Lösung für die kontinuierliche Überwachung und Leckerkennung. Dieser Sensor ist empfindlich gegenüber H2S-Konzentrationen (> 100 ppb); daher wird empfohlen, die H2S-Kartusche im selben Gerät zu installieren, um diese Interferenz zu korrigieren und genaue CH4-Messungen sicherzustellen.
• Methan-Lasermodul (Typ D): unter Verwendung der Tunable Diode Laser Absorption Spectroscopy (TDLAS)-Technologie bietet dieses Modul (320 x 150 x 120 mm) außergewöhnliche Genauigkeit für Methanmessungen mit einem Bereich von sub-ppm-Niveaus bis zu 1.000 ppm. Seine einzigartige Selektivität für Methan, frei von Interferenzen durch andere Gase, Wasserdampf oder Staubpartikel, macht es zu einer fortschrittlichen Lösung für Industrien, die höchste Genauigkeit verlangen.

Technische Spezifikationen
Typ: N.A. (C) / TDLAS (D)
Maßeinheit: mg/m³, ppm
Messbereich: 2 – 300 ppm (C), 0 – 1.000 ppm (D)
Auflösung: 0,01 ppm (C), 0,1 ppm (D)
Betriebstemperaturbereich: -30 bis 60ºC
Betriebs-RH-Bereich: 10 bis 99 %RH (C), 0 bis 98 %RH (D)
Empfohlener RH-Bereich: 15 bis 90 %RH (C)
Betriebsdauer: > 24 Monate (C), > 5 Jahre (10 Jahre vom Hersteller) (D)
Garantiebereich: 10.000 ppm
Nachweisgrenze (LOD): < 0,05 ppm
Wiederholbarkeit: < 0,35 ppm (C), < 0,30 ppm (D)
Ansprechzeit: < 120 Sek. (C), < 30 Sek. (D)
Typische Genauigkeit: ±1 ppm + 10% der Messung (C), ±0,5 ppm + 1% der Messung (D)
Typische Präzision R²: > 0,85 (C), > 0,90 (D)
Typische Steigung: —
Typischer Schnittpunkt (a): —
DQO - Typische U(exp): —
Typische Intra-Modell-Variabilität: < 0,3 ppm (C)

Merkmale / Technische Spezifikationen

• GasPlug TECHNOLOGIE | PATENTIERTES DESIGN
• Messbereich: 2 – 300 ppm (C), 0 – 1.000 ppm (D)
• Auflösung: 0,01 ppm (C), 0,1 ppm (D)
• Betriebstemperatur: -30 bis 60ºC
• Betriebs-RH: 10 bis 99 %RH (C), 0 bis 98 %RH (D)
• Empfohlener RH: 15 bis 90 %RH (C)
• Betriebsdauer: > 24 Monate (C), > 5 Jahre (D)
• Garantiebereich: 10.000 ppm
• Nachweisgrenze: < 0,05 ppm
• Wiederholbarkeit: < 0,35 ppm (C), < 0,30 ppm (D)
• Ansprechzeit: < 120 Sek. (C), < 30 Sek. (D)
• Typische Genauigkeit: ±1 ppm + 10% (C), ±0,5 ppm + 1% (D)
• Typische Präzision R²: > 0,85 (C), > 0,90 (D)
• Typische Intra-Modell-Variabilität: < 0,3 ppm (C)
