VIS-Spektralphotometer CM-1 series

BluetoothUSBDiodenarray

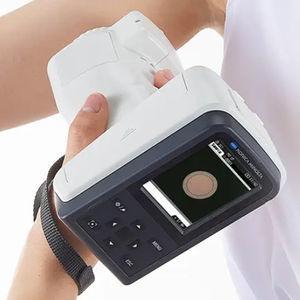

Übersicht Die Spektralphotometer CM-17d und CM-16d von Konica Minolta sind vertikale, tragbare Farbmessgeräte, die für ein breites Anwendungsspektrum entwickelt wurden, darunter Kunststoffe, Unterhaltungselektronik, Farben und Lacke, Körperpflegeprodukte, Fahrzeuginnenausstattung, Verpackungen, Baustoffe und vieles mehr. Sie sind die Nachfolger der Modelle CM-700d und CM-600d und bieten eine verbesserte Genauigkeit, Wiederholbarkeit, schnellere Messgeschwindigkeit und eine optimierte Benutzerfreundlichkeit. Wichtigste Merkmale

• Hohe Übereinstimmung zwischen den Geräten und hohe Wiederholgenauigkeit für eine konsistente Farbkommunikation entlang der gesamten Lieferkette.
• Schnelle Messgeschwindigkeit: ca. 0,7 s (SCI oder SCE).
• Verschiedene Messöffnungen für unterschiedliche Probengrößen, einschließlich geformter oder gekrümmter Oberflächen; MAV- und SAV-Optionen.
• Kamerasucher (Live-Vorschau) beim CM-17d für eine einfache Positionierung bei der Messung.
• Optionales WLAN-/Bluetooth-Modul für Datenübertragung und Konnektivität.
• Schrauben-/Stativbohrung an der Vorderseite zur Befestigung von kundenspezifischen Adaptern, Vorrichtungen oder Roboterarmen; optionaler Adapter/Vorrichtung für Messungen in umgekehrter Position erhältlich.
• Neue Halterung für das CM-17d, die eine Nullkalibrierung und das Aufladen ermöglicht; spezielles Fach zur Aufbewahrung der weißen Kalibrierkappe.
• Unterstützte Software: Konfigurationstool CM-CT1 für Einrichtung/Standardisierung; optional SpectraMagic NX2 (erweiterte Farbrezepte, benutzerdefinierte Lichtquellen, QC-Vorlagen, Tagging usw.).
• Wellenlängenanalyse- und -anpassungsfunktion (WAA) für routinemäßige Leistungsprüfungen und die Korrektur von Wellenlängenverschiebungen.

Von der Industrie geschätzt Wird zur Farbqualitätskontrolle und -analyse in zahlreichen Branchen eingesetzt, die eine genaue Farbmessung und zuverlässige Übereinstimmung zwischen den Messgeräten erfordern. Anwendungsbereiche

• Kunststoffe
• Farben und Lacke
• Unterhaltungselektronik
• Körperpflegeprodukte
• Fahrzeuginnenausstattung
• Verpackungen
• Baustoffe

Technische Daten / Spezifikationen

• Modell: CM-17d (und) CM-16d
• Beleuchtungs-/Betrachtungssystem: di:8°, de:8° (diffuse Beleuchtung: 8° Betrachtungswinkel); Umschaltbar zwischen SCI (mit Spiegelkomponente) und SCE (ohne Spiegelkomponente)
• Anwendbare Normen: Entspricht ISO 7724/1, CIE Nr. 15 (2004), ASTM E 1164 (SCI), DIN 5033 Teil 7, JIS Z 8722 Bedingung c
• Integrationskugel: Ø 40 mm
• Detektor: Zwei 32-Element-Silizium-Fotodioden-Arrays
• Spektraltrennvorrichtung: Planares Beugungsgitter
• Wellenlängenbereich: 400 nm bis 700 nm
• Messwellenlängenabstand: 10 nm
• Halbwertsbreite: ca. 10 nm
• Reflexionsgradbereich: 0 bis 175 %; Auflösung: 0,01 %
• Lichtquelle: Gepulste Xenonlampe (mit UV-Sperrfilter)
• Messzeit: ca. 0,7 s (SCI oder SCE, vom Drücken des Auslösers bis zum Abschluss)
• Minimales Messintervall: ca. 1,5 s (SCI oder SCE)
• Akkulaufzeit: ca. 2.000 Messungen (ca. 1.000 bei Verwendung des optionalen WLAN-/Bluetooth-Moduls) in 10-Sekunden-Intervallen bei 23 °C mit speziellem Lithium-Akku, ohne Verwendung des elektronischen Suchers
• Messbereich / Ausleuchtungsbereich: MAV: Ø 8 mm / Ø 11 mm; SAV (nur CM-17d): Ø 3 mm / Ø 6 mm (Zielmaske austauschbar und Objektivposition umschaltbar)
• Wiederholgenauigkeit: CM-17d: Standardabweichung innerhalb von ΔE*ab 0,02 (weiße Kalibrierplatte 30-mal im Abstand von 5 s gemessen); CM-16d: Standardabweichung innerhalb von ΔE*ab 0,04
• Geräteübereinstimmung (IIA): CM-17d: innerhalb von ΔE*ab 0,12 (Mittelwert aus 12 Farbkacheln der BCRA-Serie II, MAV SCI); CM-16d: innerhalb von ΔE*ab 0,20
• Display: 2,7-Zoll-TFT-Farb-LCD mit umschaltbarem Hochformat-Anzeigemodus
• Interne Leistungsprüfung: WAA-Technologie (Wavelength Analysis & Adjustment)
• Schnittstelle: USB 2.0; optionales WLAN (IEEE 802.11 b/g/n) und Bluetooth (Ver. 4.1, SPP-kompatibel) über optionales Modul
• Kamerasucherfunktion: über integrierte Kamera; Bilder können auf dem Display angezeigt werden (nur CM-17d)
• Beobachter: 2°- und 10°-Standardbeobachter werden unterstützt
• Lichtarten: A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, LED-B1..B5, LED-BH1, LED-RGB1, LED-V1, LED-V2 sowie benutzerdefinierte Lichtarten (max. 3 Typen) – gleichzeitige Auswertung mit zwei Lichtquellen möglich (für benutzerdefinierte Lichtarten ist das optionale SpectraMagic NX2 Pro erforderlich)
• Anzeigeelemente: kolorimetrische Werte/Diagramm, Farbunterschiedswerte/Diagramm, Spektraldiagramm, Gut/Schlecht-Beurteilung, Pseudofarben
• Farbräume: L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell (C)
• Indizes: MI, WI, YI, ISO-Helligkeit, WI/Farbton, Tristimulus-Stärke, Opazität, Graustufen, Glanzwert, Benutzerindex (erfordert das Konfigurationstool CM-CT1 und eine gültige SpectraMagic NX2-Lizenz), Schwärze (My), Jetness (Mc), Unterton (dM)
• Farbdifferenzgleichungen: ΔE*ab (CIE1976), ΔE*94 (CIE1994), ΔE00 (CIEDE2000), CMC (l:c), Hunter ΔE, DIN99o, FMC-2, ΔE*94 (Special) (spezielle ΔE-Modi verfügbar)
• Datenspeicher: 1.000 Zieldaten + 5.000 Messdaten
• Stromversorgung: Netzstromversorgung über USB-Typ-C-Netzteil (Power-Delivery-kompatibel, 15 W oder mehr); herausnehmbarer Lithium-Ionen-Akku; USB-Aufladung über USB-Bus-Stromversorgung (bei eingelegtem Akku)
• Ladezeit: ca. 3,5 h (Schnellladung) / ca. 6 h (Standard)
• Abmessungen (B × H × T): ca. 79 × 230 × 128 mm
• Gewicht: CM-17d ca. 700 g (inkl. Akku); CM-16d ca. 660 g (inkl. Akku)
• Betriebstemperatur / Luftfeuchtigkeit: Temperatur 5 bis 40 °C; relative Luftfeuchtigkeit 80 % oder weniger (bei 35 °C), nicht kondensierend
• Lagertemperatur / Luftfeuchtigkeit: Temperatur 0 bis 45 °C; relative Luftfeuchtigkeit 80 % oder weniger (bei 35 °C), ohne Kondensation
• Weitere Hinweise: Die Sucherfunktion ist nur beim CM-17d verfügbar; WLAN/Bluetooth erfordert das optionale Zubehör CM-A300; die WAA-Funktion ist im ersten Jahr nach dem Kauf kostenlos verfügbar und kann durch Wartung/Kalibrierung fortgeführt werden.
