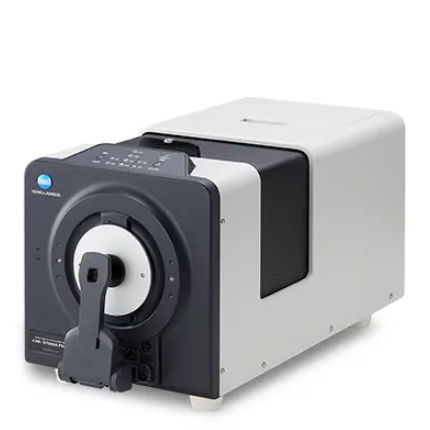

Farbspektralphotometer CM-3700A Plus

XenonReflexionTransmission

Produktübersicht Das Spektralphotometer CM-3700A Plus von Konica Minolta setzt mit modernster Technologie, die präzise und zuverlässige Farbmessungen ermöglicht, neue Maßstäbe in der Tischspektralphotometrie. Als neuestes Flaggschiffmodell von Konica Minolta baut es auf dem Erbe seines Vorgängers (CM-3700A) auf und bietet eine verbesserte Wiederholgenauigkeit, eine Übereinstimmung zwischen den Geräten von ΔE*ab 0,08 oder weniger sowie eine verbesserte Messleistung für opake, transparente, transluzente und fluoreszierende Proben. Das Gerät unterstützt Anwendungen in den Bereichen Forschung und Entwicklung, Qualitätskontrolle sowie computergestützte Farbabstimmung in verschiedenen Branchen wie Unterhaltungselektronik, Körperpflege und Kosmetik, Farben und Lacke, Kunststoffe, Baustoffe, Textilien, Lebensmittel und Getränke sowie Pharmazeutika. Wichtigste Funktionen

• Gleichzeitige SCI- (Specular Component Included) und SCE- (Specular Component Excluded) Messung für verbesserte Produktivität.
• Verbesserte Wiederholbarkeit, einschließlich sehr hoher Präzision bei Weiß und verbesserter Genauigkeit bei Schwarz/dunklen Farben.
• Kamera-Sucherfunktion für die präzise Probenpositionierung und die Möglichkeit, Bilder zusammen mit den Messdaten zu speichern.
• Umgebungstemperatur-/Luftfeuchtigkeitssensor und ein Probenthermometer zur Erfassung der Umgebungsbedingungen und der Probenoberflächentemperatur bei den Messungen.
• Wellenlängenanalyse- und -anpassungsfunktion (WAA) zur internen Leistungsprüfung und Korrektur von Wellenlängenverschiebungen während der Kalibrierung.
• Geräumige Transmissionskammer und integrierter Zubehörstauraum für praktische Anwendbarkeit.

Merkmale (im Detail)

• Hohe Übereinstimmung zwischen den Geräten (IIA): ∆E*ab < 0,08 (Durchschnitt von 12 Farbfeldern der BCRA-Serie II; LAV/SCI).
• Hohe Wiederholgenauigkeit: Weiß innerhalb von ∆E*ab 0,005; Schwarz innerhalb von ∆E*ab 0,02.
• Möglichkeit zur gleichzeitigen SCI- und SCE-Messung.
• Mehrere Messbereiche: SAV, MAV, LMAV, LAV und Transmissionsmodus.
• Kamera-Sucherfunktion (Bilderfassung/-betrachtung mithilfe optionaler Software wie SpectraMagic NX2).
• Umgebungstemperatursensor und Proben-Thermometer (Probentemperaturmessung bei Reflexionsmessung möglich).
• Integriertes Zubehörfach.
• Wellenlängenanalyse- und -anpassungsfunktion (WAA) zur Diagnose und Korrektur von Wellenlängenverschiebungen.

Technische Daten (Tabelle) Beleuchtungs-/Beobachtungssystem | Reflexionsmessung: di:8°, de:8° (diffuse Beleuchtung/8°-Betrachtungswinkel); SCI/SCE umschaltbar und gleichzeitig; entspricht den Normen CIE Nr. 15 (2004), ISO 7724/1, ASTM E 1164, DIN 5033 Teil 7 und JIS Z 8722 Bedingung c. Beleuchtungs-/Beobachtungssystem | Transmissionsgrad: di:0°, de:0° (diffuse Beleuchtung/0° Betrachtungswinkel); Entspricht den Normen CIE Nr. 15 (2004), ASTM E 1164, DIN 5033 Teil 7 und JIS Z 8722, Bedingung g. Größe der Integrationskugel | Ø 152 mm / 6 Zoll Detektor | 38-Element-Silizium-Fotodiodenarray Spektrale Trennvorrichtung | Beugungsgitter Wellenlängenbereich | 360 bis 740 nm Wellenlängenabstand | 10 nm Halbwertsbreite | Durchschnittlich ca. 14 nm Messbereich | 0 bis 200 %; Auflösung: 0,001 % Lichtquelle | Gepulste Xenon-Bogenlampe Mess-/Beleuchtungsbereich | Reflexionsmessung: Umschaltbar zwischen SAV, MAV, LMAV und LAV. SAV: 3 × 5 mm Messung / 5 × 7 mm Beleuchtung. MAV: ø8 mm Messbereich / ø11 mm Beleuchtungsbereich. LMAV: ø16 mm Messbereich / ø20 mm Beleuchtungsbereich. LAV: ø25,4 mm Messbereich / ø28 mm Beleuchtungsbereich. Mess-/Beleuchtungsbereich | Transmittanz: ca. Ø20 mm / ø25 mm Wiederholbarkeit | Weiß: Standardabweichung der kolorimetrischen Werte innerhalb von ΔE ab 0,005; Standardabweichung der spektralen Reflektanz innerhalb von 0,05 % (30 Messungen in Intervallen von 10 s nach Weißkalibrierung). Schwarz: Standardabweichung der kolorimetrischen Werte innerhalb von ΔE ab 0,02; Standardabweichung der spektralen Reflexion innerhalb von 0,02 % (30 Messungen im 10-Sekunden-Takt nach Weißkalibrierung an einer schwarzen Farbplatte der BCRA-Serie II, 1 % Reflexion). Geräteübereinstimmung | Innerhalb von ΔE*ab 0,08 (Durchschnitt für 12 Farbkacheln der BCRA-Serie II; LAV/SCI im Vergleich zum Referenzkörper unter den Standardmessbedingungen von Konica Minolta). UV-Anpassung | UV-Sperrfilter: 400 nm; computergesteuert stufenlos einstellbar von 0,0 % bis 100,0 % (1.000 Stufen). Messung der Probentemperatur | Genauigkeit innerhalb des Betriebstemperatur-/Feuchtigkeitsbereichs: SAV: ±1,2 °C; LMAV, MAV: ±0,8 °C; LAV: ±0,5 °C. Messdauer | SCI oder SCE: ca. 2 s; SCI oder SCE mit Probentemperatur: ca. 4,5 s; SCI+SCE: ca. 5 s; SCI+SCE mit Probentemperatur: ca. 5 s; Transmissionsgrad: ca. 2 s. Mindestabstand zwischen den Messungen | SCI oder SCE: ca. 3 s; SCI oder SCE mit Probentemperatur: ca. 5 s; SCI+SCE: ca. 6 s; SCI+SCE mit Probentemperatur: ca. 6 s; Transmittanz: ca. 3 s. Transmissionskammer | Maximale Probendicke: ca. 50 mm; maximale Probenlänge: unbegrenzt bei geöffneter Kammerabdeckung; optionale Probenhalter für Folien oder Flüssigkeitsbehälter erhältlich. Kamera-Sucherfunktion | Verwendet die integrierte Kamera; Bild kann mit optionaler Software wie SpectraMagic NX2 angezeigt und kopiert werden. Interne Leistungsprüfung | WAA-Technologie (Wavelength Analysis & Adjustment). Umgebungstemperatursensor | Ja. Schnittstelle | USB 2.0. Stromversorgung | Spezielles Netzteil. Abmessungen (H x B x T) | Ca. 307 (H) x 271 (B) x 600 (T) mm. Gewicht | Ca. 20,0 kg. Betriebstemperatur- und Luftfeuchtigkeitsbereich | Temperatur: 13 bis 33 °C; Relative Luftfeuchtigkeit: 80 % oder weniger (bei 33 °C), nicht kondensierend. Lagertemperatur-/Luftfeuchtigkeitsbereich | Temperatur: 0 bis 40 °C; Relative Luftfeuchtigkeit: 80 % oder weniger (bei 35 °C), nicht kondensierend. Standardzubehör | Weiße Kalibrierplatte; Zielmasken (SAV, MAV, LMAV, LAV); Nullkalibrierbox; USB-Kabel (3 m); Netzteil. Optionales Zubehör | Farbdaten-Software SpectraMagic NX2; Durchlässigkeits-Probenhalter; Küvetten (Glas 2 mm, 10 mm, 20 mm); Kunststoffküvetten (2 mm, 10 mm, 20 mm); Transmissions-Nullkalibrierungsplatte; Farbplatten; Grüne Kachel; Staubschutzhülle. Hinweise WAA-Funktion: im ersten Jahr nach dem Kauf kostenlos verfügbar; die weitere Verfügbarkeit über das erste Jahr hinaus erfordert eine Wartung/Kalibrierung des Geräts. Technische Daten können ohne vorherige Ankündigung geändert werden. Technische Daten

• Modell: CM-3700A Plus
• Messmodi: Reflexion (di:8°, de:8°) und Transmission (di:0°, de:0°); SCI und SCE umschaltbar und gleichzeitig
• Wellenlängenbereich: 360–740 nm; Abstufung 10 nm; Halbwertsbreite ≈14 nm
• Detektor: 38-Element-Silizium-Fotodiodenarray; spektrale Trennung: Beugungsgitter
• Integrationskugel: Ø 152 mm / 6 Zoll
• Messbereiche: SAV (3 × 5 mm), MAV (ø 8 mm), LMAV (ø 16 mm), LAV (ø 25,4 mm); Transmission ca. Ø20/ø25 mm
• Wiederholbarkeit: Weiß ΔE*ab innerhalb von 0,005; Schwarz ΔE*ab innerhalb von 0,02
• Geräteübereinstimmung: innerhalb von ΔE*ab 0,08 (12 BCRA-Fliesen, LAV/SCI)
• Lichtquelle: Gepulste Xenon-Bogenlampe
• Schnittstelle: USB 2.0; Stromversorgung: Spezielles Netzteil
• Abmessungen: ca. 307 × 271 × 600 mm; Gewicht: ca. 20,0 kg
• Umgebungsbedingungen: Betrieb bei 13–33 °C, relative Luftfeuchtigkeit ≤ 80 % (bei 33 °C), keine Kondensation
