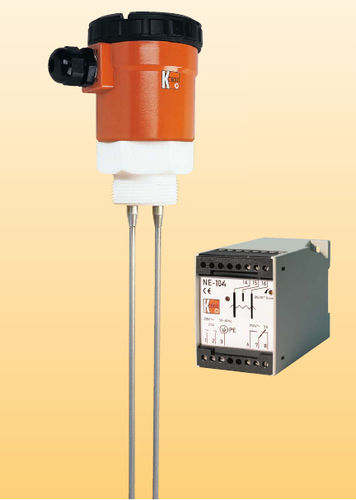

Konduktiver Niveauschalter NES series

für FlüssigkeitenGewindeMehrpunkt

Die KOBOLD-Grenzschalter Typ NES werden zur Niveau-überwachung und Pumpensteuerung von leitfähigen Flüssigkeiten eingesetzt. Die Bauart ohne bewegliche Teile ermöglicht auch den Einsatz bei kritischen Medien mit z.B. Feststoffanteilen, geringer Dichte oder hoher Viskosität. Die Geräte arbeiten nach dem konduktiven Prinzip. Zwischen der leitfähigen Behälterwand oder der Masseelektrode (längste Elektrode) und einer Schaltpunktelektrode liegt eine niedrige Wechselspannung an. Berührt das leitfähige Medium die Elektroden, so fließt ein geringer Wechselstrom über die Elektroden und das leitfähige Medium zum Elektrodenrelais. Das Relais verstärkt den Wechselstrom und betätigt ein Schaltrelais oder eine Pumpensteuerung. Zur Signalgabe wird pro Schaltpunkt ein Elektrodenrelais Typ NE-104 benötigt. Zur Min./Max. Steuerung müssen an das Relais 2 Schaltpunktelektroden angeschlossen werden. Das Relais NE-304 hat die Funktion von 2 Einzelrelais (NE-104).
