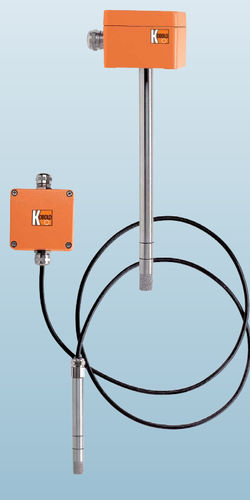

Thermo-Hygrometer / für Luft AFH-G

Raumohne AnzeigeInline

Das Messgerät Typ AFH-G wird in Räumen oder Luftkanälen zur Messung der relativen Luftfeuchtigkeit eingesetzt. Eine zusätzliche Temperaturmessung ist optional erhältlich. Das Feuchtigkeitsmesselement des Sensors besteht aus mehreren Kunststoffgewebebändern mit je 90 Einzelfasern, deren Einzeldurchmesser 3 μm beträgt. Diese Kunststofffasern erhalten nach einem speziellen Verfahren hygroskopische Eigenschaften, das heißt, sie absorbieren und desorbieren Feuchtigkeit. Durch die Aufnahme von Wasser ändert sich die Molekularstruktur der Fasern, was eine messbare Längenänderung zur Folge hat. Die Länge der Kunststofffasern ist somit ein Maß für die relative Luftfeuchtigkeit. Der vorwiegend in Längsrichtung quellende Effekt wird über ein elektronisches Abgriffsystem abgetastet und zu einer Integrierten Signalvorverarbeitung geführt. Das Ausgangssignal der passiven Sensoren beträgt 100 ... 138,5 Ω, das der aktiven Sensoren 4 ... 20 mA. Die hygroskopischen Eigenschaften des Messelementes bleiben durch eine Spezialbehandlung stabil, d. h. die Empfindlichkeit bleibt solange erhalten, bis diese durch Fremdeinwirkung zerstört wird. Ein von den Haarmessgeräten her bekanntes Regenerieren ist hier nicht erforderlich, aber auch nicht schädlich. Das Messelement ist durch ein perforiertes Fühlerrohr geschützt und ist zum Gehäuse hin offen. Zur gleichzeitigen Erfassung der Temperatur sind Messgeräte mit integriertem Temperatursensor erhältlich. Die Temperaturwerte werden ebenfalls in die normierten Signale (100 ... 138,5 Ω bzw. 4 ... 20 mA) konvertiert.
