Pneumatikgreifer AT series

weich2 Backenfür Teile

Übersicht

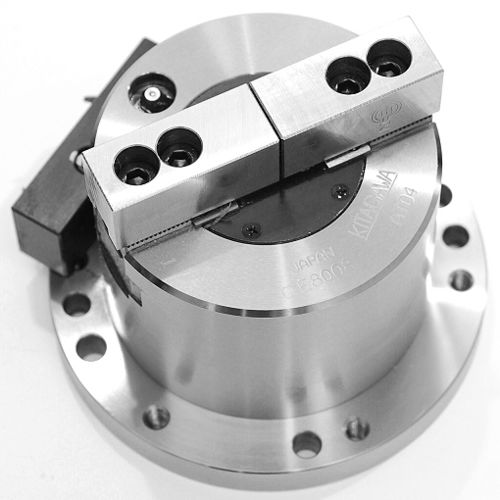

110 mm 2-Backen Spannstock mit eingebautem Pneumatikzylinder. Hohe Präzision und hohe Spannkraft sorgen für stabile Bearbeitungs- und Schneidbedingungen.

Hauptmerkmale

• Backenhub (Durchmesser) (mm): 5,2
• Spanndurchmesser (mm): Min 9 — Max 110
• Spannkraft (kN): 7,5 (bei Pneumatik 0,6 MPa)
• Gewicht (kg): 6,9 (mit Soft Top Backen)
• Max. Pneumatik-Druck (MPa): 0,6
• Passende weiche Backen: SB04A1T (Standard / Extra Tall)
• Luftdurchsatz (N): 0,40 (bei 0,6 MPa, Kolbenhub pro 10 mm)

Weitere Informationen

• Die Spannkraft variiert abhängig von Backenaufbau und Werkstückgeometrie.
• Der Luftverbrauch ist bei 0,6 MPa pro 10 mm Kolbenhub angegeben.

Produktspezifikationen

• Modellreihe: AT04 | AT06 | AT08 | AT10
• Backenhub (Durchmesser) (mm): 5,2 | 5,2 | 6,3 | 6,3
• Spannkraft (kN) (bei 0,6 MPa): 7,5 | 21 | 33 | 48
• Spanndurchmesser Max. (mm): 110 | 165 | 210 | 254
• Spanndurchmesser Min. (mm): 9 | 31 | 41 | 61
• Netto-Gewicht (kg) (mit Soft Top Backen): 6,9 | 15 | 26,7 | 40,8

Technische Daten

• Modell: AT04
• Bezeichnung: 110 mm 2-Backen Spannstock mit eingebautem Pneumatikzylinder
• Passende weiche Backen: SB04A1T (Backenbefestigungsschrauben nicht enthalten)
• Luftdaten: Luftdurchsatz 0,40 N (bei 0,6 MPa, Kolbenhub pro 10 mm)
• SKU: at04
• Verfügbarkeit: Auf Lager
