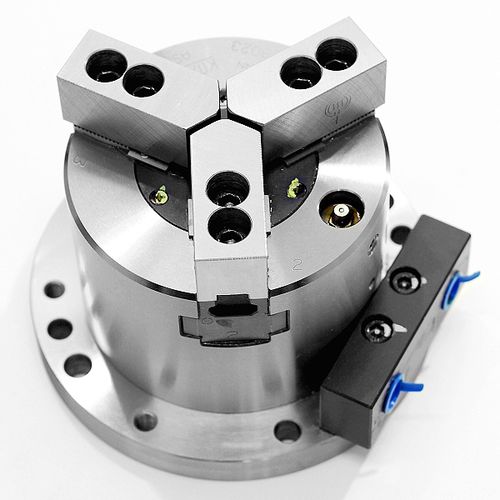

Kraftspannfutter AS series

3-BackenstationärZange

Produktübersicht
110 mm stationärer Spannfutter mit integriertem Pneumatikzylinder. Standard-Spannfutter von Kitagawa, ausgelegt für hohe Präzision und große Haltekraft zur stabilen Bearbeitung und zum Schneiden.

Hauptmerkmale

• Hohe Präzision und große Haltekraft für stabile Schneidvorgänge.
• Backenhub (Durchmesser) (mm): 5,2
• Haltekraft (kN): 7,5 (bei Pneumatik 0,6 MPa)
• Gewicht (kg): 7,3
• Max. Luftdruck (MPa): 0,7
• Passende Weichebacke: SB04B1 (Standard / Extra Tall)
• Spannbereich Durchmesser (mm): 10 - 110 (Min. 8 mm; Max. 110 mm)
• Luftverbrauch (N): 0,22 (bei 0,6 MPa, Kolbenhub pro 10 mm)

Weitere Informationen
Die Haltekraft variiert je nach Backenstellung und Werkstückgeometrie. Der Luftverbrauch ist bei 0,6 MPa angegeben und gilt pro 10 mm Kolbenhub. Weichebacken und Montagezubehör sind separat erhältlich.

Produktspezifikationen
Modelle: AS04 | AS06 | AS08 | AS10
Backenhub (Durchmesser) (mm): 5,2 | 5,2 | 6,3 | 6,3
Haltekraft (kN) (bei Pneumatik 0,6 MPa): 7,5 | 21 | 33 | 48
Max. Pneumatischer Druck (MPa): 0,7 | 0,7 | 0,7 | 0,7
Max. Spanndurchmesser (mm): 110 | 165 | 210 | 254
Min. Spanndurchmesser (mm): 8 | 26 | 38 | 53
Gewicht netto (kg): 7,3 | 16 | 27,7 | 42,5
Passende Weichebacken: Standard / Extra Tall (Backenbefestigungsschrauben nicht enthalten)

Technische Daten

• Modell: AS04
• Backenhub (mm): 5,2
• Haltekraft: 7,5 kN (bei 0,6 MPa)
• Max. pneumatischer Druck: 0,7 MPa
• Spannbereich Durchmesser: 10 - 110 mm (Min. 8 mm; Max. 110 mm)
• Gewicht netto: 7,3 kg
• Passende Weichebacke: SB04B1 (Standard / Extra Tall)
• Luftverbrauch: 0,22 N (bei 0,6 MPa, Kolbenhub pro 10 mm)
• Integrierter Pneumatikzylinder
• SKU: as04
