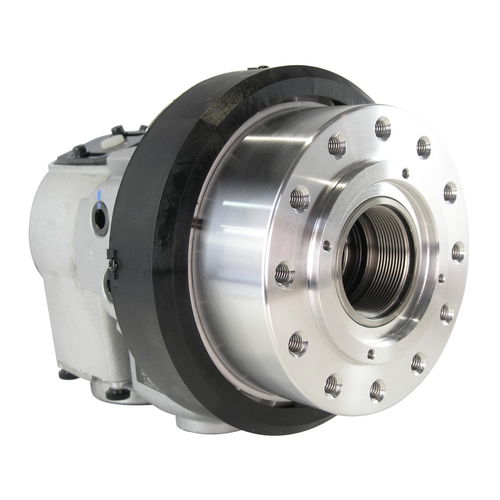

Hydraulikzylinder S series

Kolbendoppeltwirkendmit Innenloch

Übersicht
Hydraulikzylinder mit offenem Durchgang Modell S1246, Durchgangsbohrung 46 mm, maximale Drehzahl bis 7000 min⁻¹. Präzisionsbearbeitete Kolbenbohrungen und kalt laufende Drehdurchführungen werden geliefert, um einen langlebigen, störungsfreien Betrieb zu gewährleisten. Kompakte und leichte Bauweise, kompatibel mit Kitagawa-Mandrin B-200 und B-206.

Hauptmerkmale

• Kolbendurchmesser: 125 mm
• Kolbenhub: 15 mm
• Zugkraft (Pull): 33 kN
• Schubkraft (Push): 38 kN
• Max. Betriebsdruck: 4 MPa
• Max. Drehzahl: 7000 min⁻¹
• Trägheitsmoment: 0,019 kg·m2
• Eigengewicht: 12,0 kg
• Gesamtdurchflussverlust: 3,0 L/min

Produktspezifikationen (S1246)
Modell: S1246 | Durchgangsbohrung (mm): 46 | Kolbenhub (mm): 15 | Kolbendurchmesser (mm): 125 | Kolbenfläche (Push) (cm2): 100 | Kolbenfläche (Pull) (cm2): 89 | Zugkraft (Push) (kN): 38 | Zugkraft (Pull) (kN): 33 | Max. Betriebsdruck (MPa): 4 | Max. Drehzahl (min-1): 7000 | Trägheitsmoment (kg·m2): 0,019 | Gesamtdurchflussverlust (L/min): 3,0 | Eigengewicht (kg): 12,0

Kompatibilität
Kompatibel mit Kitagawa-Mandrin B-200 und B-206.

Anmerkungen

• Eingebaute Rückschlag- und Entlastungsventile
• Enthält Drehdurchführungen; präzisionsbearbeitete Kolbenbohrungen
