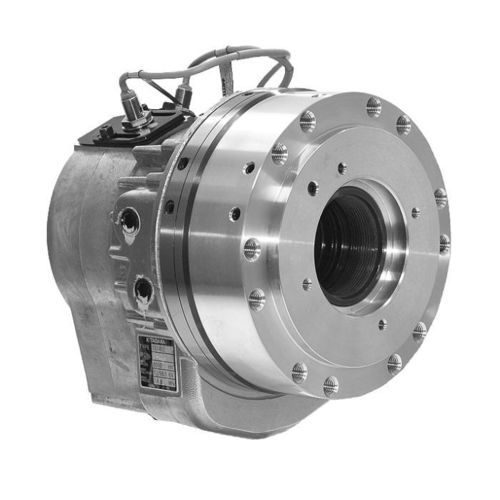

Hydraulikzylinder SS series

KolbendoppeltwirkendHochgeschwindigkeit

Kurzbeschreibung
Kompakter Hydraulikzylinder mit offenem Zentrum für Durchspindel-Anwendungen, mit 46 mm Durchgangsbohrung, Kolbendurchmesser 128 mm und Hub 16 mm. Entwickelt für kompakte Einbausituationen und hohe Drehzahlen.

Hauptmerkmale

• Kolbendurchmesser: 128 mm
• Kolbenhub: 16 mm
• Durchgangsbohrung: 46 mm
• Max. Betriebsdruck: 4,5 MPa
• Max. Drehzahl: 8000 min-1
• Zugstangenkraft (Druckseite): 43,6 kN
• Zugstangenkraft (Zugseite): 38,9 kN
• Kolbenfläche (Druckseite): 102,8 cm2
• Kolbenfläche (Zugseite): 91,5 cm2
• Trägheitsmoment: 0,017 kg·m2
• Gesamtleckage: 3,0 L/min
• Nettogewicht: 8,0 kg

Kompatibilität
Kompatibel mit Kitagawa B-200 und BB200 Offenzentrum-Spannfuttern, einschließlich der Variante B-206. Geeignet für Retrofit- und OEM-Spindelanwendungen mit Durchgangsbohrung.

Produktspezifikationen

• Modell / SKU: SS1246K
• Durchgangsbohrung: 46 mm
• Kolbendurchmesser: 128 mm
• Kolbenhub: 16 mm
• Kolbenfläche (Druckseite): 102,8 cm2
• Kolbenfläche (Zugseite): 91,5 cm2
• Zugstangenkraft (Druckseite): 43,6 kN
• Zugstangenkraft (Zugseite): 38,9 kN
• Max. Betriebsdruck: 4,5 MPa
• Max. Drehzahl: 8000 min-1
• Trägheitsmoment: 0,017 kg·m2
• Gesamtleckage: 3,0 L/min
• Nettogewicht: 8,0 kg

Hinweise
Präzisionsbearbeitete Zylinderbohrungen und mitgelieferte kühl laufende Drehverbindungen ermöglichen langjährige, zuverlässige und kühler laufende Betriebsbedingungen. Die SS-Serie ist für kompakte Einbauverhältnisse optimiert und bietet rund 30% Längenreduzierung gegenüber der S-Serie.
