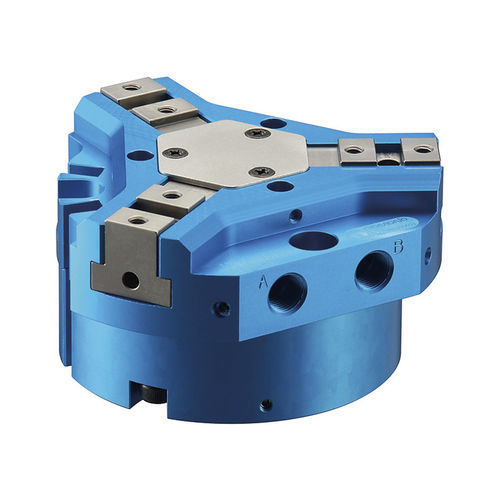

Pneumatikgreifer NTS3 series

parallel3 Backenfür schwere Lasten

Produktübersicht

• Standard-Drei-Backen pneumatischer Parallelgreifer, konzipiert für hohe Greifkräfte und kompakte Roboterintegration.
• Späne-/Schmutzschutz und wartungsfreundliches Design.
• Hohe Greifkraft für stabiles Handling schwerer Werkstücke.
• Leichtes, kompaktes Gehäuse minimiert die Zusatzlast für Roboterarme.
• Neue Montageart reduziert die Vorsprünge gegenüber herkömmlichen Modellen.
• Extrem steifes Gehäuse verbessert die Greifgenauigkeit.

Hauptmerkmale

• Close Force (N): 750 (bei 0,6 MPa)
• Open Force (N): 800 (bei 0,6 MPa)
• Referenzluftdruck für die angegebenen Kräfte: 0,6 MPa
• Messabstand L (mm): 10 (Abstand von der Oberseite des Master-Backens zum Greifzentrum)
• Backenhub: 12 mm (Durchmesser), 6 mm pro Backe
• Wiederholgenauigkeit (mm): ±0,01
• Masse (kg): 0,40
• Luftverbrauch pro Hüben (cm3): 24,1
• Betriebsdruck (MPa): 0,2 – 0,8
• Betriebstemperatur (℃): 5 – 60

Technische Daten (Tabelle)
Model | Jaw Stroke Diameter (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3) | Air pressure (MPa) | Operating Temperature (℃)
NTS307 | 12 | 10 | 750 | 800 | ±0,01 | 0,40 | 24,1 | 0.2～0.8 | 5～60
NTS309 | 16 | 20 | 1010 | 1120 | ±0,01 | 0,70 | 50,2 | 0.2～0.8 | 5～60
NTS311 | 20 | 20 | 1810 | 1930 | ±0,01 | 1,21 | 112 | 0.2～0.8 | 5～60
NTS313 | 24 | 20 | 3180 | 3400 | ±0,01 | 2,25 | 201 | 0.2～0.8 | 5～60
NTS317 | 32 | 20 | 6400 | 6900 | ±0,01 | 4,53 | 505,8 | 0.2～0.8 | 5～60

Hinweise

• Installieren Sie ein Rückschlagventil im Luftkreislauf, damit der Greifer das Werkstück nicht freigibt, wenn der Luftdruck abfällt.
• Reed-Switch-Halterung ist beigefügt.
• Werden Näherungsschalter zur direkten Messung des Backenhubes verwendet, sind Näherungsschalter-Halterungen separat zu bestellen.
• Material der inneren Dichtungen: Nitrilkautschuk (Fluorkautschuk-Dichtungen als Option erhältlich).

Technische Spezifikationen

• Modell: NTS307
• Typ: Drei-Backen pneumatischer Parallelgreifer
• Close Force: 750 N (bei 0,6 MPa)
• Open Force: 800 N (bei 0,6 MPa)
• Messabstand L: 10 mm
• Backenhub: 12 mm (Durchmesser), 6 mm pro Backe
• Wiederholgenauigkeit: ±0,01 mm
• Masse: 0,40 kg
• Luftverbrauch pro Hub: 24,1 cm3
• Betriebsdruckbereich: 0,2 – 0,8 MPa
• Betriebstemperaturbereich: 5 – 60 ℃
• Beigefügtes Zubehör: Reed-Switch-Halterung
