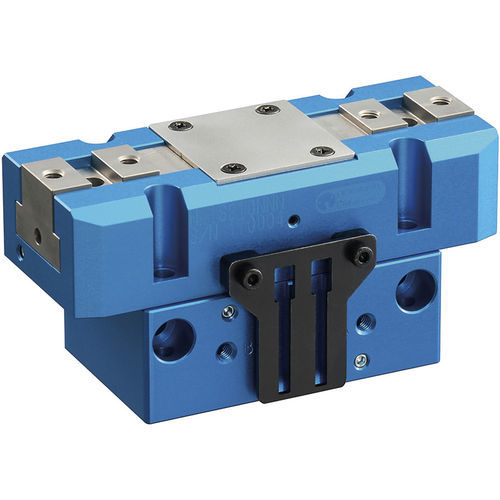

Pneumatikgreifer NTS2 series

parallel2 BackenIndustrieroboter

Produktübersicht
Standard-Pneumatik-Parallelgreifer mit zwei Backen für industrielle Automatisierung und Roboterhandhabung. Entwickelt für stabile Werkstückgreifung und einfache Integration in Roboter-Endeffektoren.

• Spanabweisung und vereinfachte Wartung
• Hohe Greifkraft für stabiles Halten schwerer Werkstücke
• Leichtes, kompaktes Gehäuse, das die Nutzlast des Roboters nicht einschränkt
• Neue Befestigungsart mit geringerem Überstand im Vergleich zu herkömmlichen Modellen
• Verbesserte Greifgenauigkeit durch sehr steife Konstruktion

Haupttechnische Daten
Close Force (N): 250
Open Force (N): 280
* Luftdruck eingestellt auf 0,6 MPa.
Messabstand L (mm): 10
Backenhub: 12 mm (Dia.), 6 mm (pro Finger)
Wiederholgenauigkeit (mm): ±0,01
Masse (kg): 0,29
Luftverbrauch pro Hub (cm3): 8,4
Luftdruck (MPa): 0,2 ~ 0,8
Betriebstemperatur (℃): 5 ~ 60

Hinweise

• Installieren Sie ein Rückschlagventil im Luftkreislauf, damit der Greifer das Werkstück nicht freigibt, falls der Luftdruck abfällt.
• Eine Halterung für einen Reed-Schalter ist beigefügt.
• Wenn Näherungsschalter zur direkten Erfassung des Backenhubs verwendet werden, erwerben Sie bitte zusätzlich die entsprechenden Halterungen.
• Das Material der inneren Dichtungen ist Nitrilgummi; Fluorkautschukdichtungen sind als Alternative erhältlich.

Spezifikationen (Tabelle)
Model | Jaw Stroke Diameter (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3) | Air pressure (MPa) | Operating Temperature (℃)
NTS206 | 12 | 10 | 250 | 280 | ±0,01 | 0,29 | 8,4 | 0,2～0,8 | 5～60
NTS208 | 16 | 10 | 460 | 490 | ±0,01 | 0,48 | 18,8 | 0,2～0,8 | 5～60
NTS210 | 20 | 20 | 610 | 680 | ±0,01 | 0,78 | 35,1 | 0,2～0,8 | 5～60
NTS212 | 24 | 20 | 850 | 970 | ±0,01 | 1,34 | 52,4 | 0,2～0,8 | 5～60
NTS216 | 32 | 20 | 1520 | 1690 | ±0,01 | 2,52 | 123,2 | 0,2～0,8 | 5～60
NTS220 | 40 | 20 | 2700 | 2870 | ±0,01 | 5,14 | 272,2 | 0,2～0,8 | 5～60
NTS230-M | 60 | 20 | 4750 | 4820 | ±0,02 | 10,4 | 683,4 | 0,2～0,8 | 5～60
NTS230H-M | 41 | 20 | 7500 | 7650 | ±0,02 | 10,4 | 683,4 | 0,2～0,6 | 5～60

Zusätzliche Informationen
Der Messabstand ist der Abstand von der Oberseite der Master-Backe bis zum Greifzentrum. Die angegebenen Werte gelten bei Versorgungsdruck 0,6 MPa.

Technische Spezifikationen

• Marke: Kitagawa
• Modell / SKU: NTS206
• Serie: NTS series
• Close Force: 250 N (Wert bei 0,6 MPa)
• Open Force: 280 N (Wert bei 0,6 MPa)
• Messabstand L: 10 mm
• Backenhub: 12 mm (Durchmesser), 6 mm (pro Finger)
• Wiederholgenauigkeit: ±0,01 mm
• Masse: 0,29 kg
• Luftverbrauch pro Hub: 8,4 cm3
• Betriebsdruckbereich: 0,2–0,8 MPa
• Betriebstemperaturbereich: 5–60 ℃
