Pneumatischer Drehtisch MK200 series

vertikalkompaktservogesteuert

Übersicht

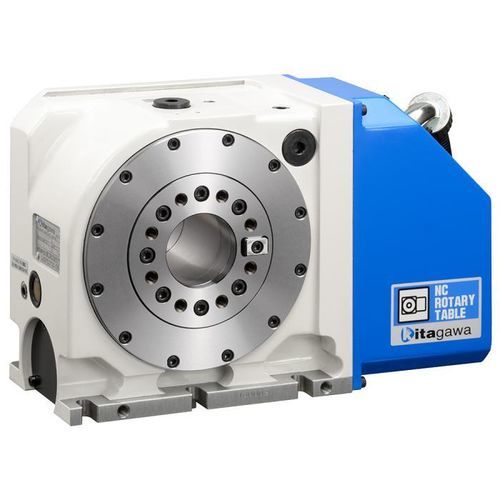

NC-Rundtisch für kompakte Integration und präzise Indexierung. Modell MK200R/L, Tischdurchmesser Ø135 mm und maximale Planscheibe Ø200 mm.

Hauptmerkmale

• Tischdurchmesser: Ø135 mm
• Max. Planscheibendurchmesser: 200 mm
• Zentrierdurchmesser auf Planscheibe: Ø65H7
• Spindeldurchlassdurchmesser: Ø70 mm
• Spitzenhöhe: 140 mm
• Klemmverfahren: Pneumatisch
• Klemm-Moment: 570 N·m (bei 0,5 MPa)
• Trägheitsmoment Motorwelle reduziert: ca. 0,000095–0,00010 kg·m2
• Servomotor (FANUC-Spez.): αiF4/5000-B
• Gesamtübersetzung: 1/90
• Max. Drehzahl (bei Motor 3000 min-1): 33,3 min-1
• Zulässiges Schnittmoment: 270 N·m
• Zulässige Werkstückträgheit: 1,00 kg·m2
• Indexiergenauigkeit: 20 s
• Wiederholgenauigkeit: 4 s
• Masse: 60 kg

Optionen und Zubehör

• Man. Reitstock: MR200RN (Option)
• Tail spindle: MSRC140 / MSR142A (Option)
• Drehdurchführungen: kompakte integrierte Ausführungen 4-, 5- und (6+1)-Port; der zentrale Port beim (6+1)-Typ hat ein φ12,5 mm Mehrzweckloch für Hochdruck-Kühlmittel oder Sensoren
• 25 MPa Hochdruck-Drehdurchführungen (4- oder 6-Port) verfügbar zur Verkleinerung von Vorrichtungen und schnellen Betätigungen
• Download-Formate: 2D (PDF, TIF, DXF, DWG) und 3D (Parasolid, STEP)

Produktspezifikationen (Auszug)

• Modell: MK200R/L (SKU: MK200)
• Tischdurchmesser (mm): ø135
• Mittellochdurchmesser: ø65H7
• Durchgangslochdurchmesser: ø70
• Spitzenhöhe (mm): 140
• Klemm-Moment (N·m) (bei 0,5MPa): 570
• Max. Drehzahl: 33,3 min-1
• Zulässige Werkstückträgheit (kg·m2): 1,00
• Masse: 60 kg
