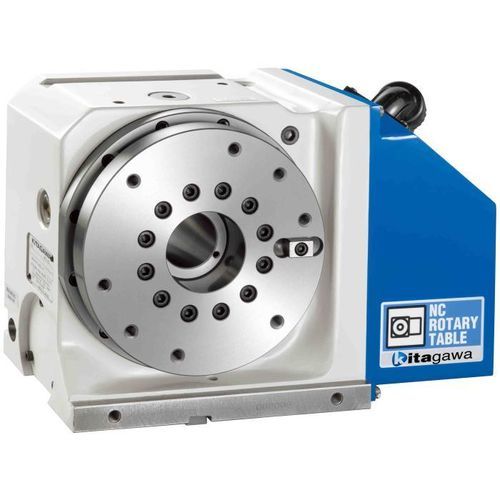

Pneumatischer Rundschalttisch GT series

vertikalfür WerkzeugmaschinenSchwerlast

Beschreibung
Der Kitagawa GT-200 Drehtisch ist eine Durchgangsbohrungs‑Einheit, ausgelegt für hohe Zerspanungsbelastungen. Er verfügt über einen Tischdurchmesser von Ø200 mm, ein Durchgangsloch Ø45 mm und ermöglicht bis zu 41,6 U/min Spindeldrehzahl für schnelles Indexieren. Die starre Gehäusekonstruktion reduziert Verformungen unter Last; die pneumatische Spannvorrichtung liefert 820 N·m bei 0,5 MPa.

Hauptspezifikationen

• Marke: Kitagawa
• Modell: GT-200
• Tischdurchmesser: Ø200 mm
• Bohrungsdurchmesser Mittel: Ø65 mm (65H7)
• Durchgangsbohrungsdurchmesser: Ø45 mm
• Mittelhohe: 140 mm
• Spannmethode: Pneumatisch
• Spannmoment: 820 N·m (bei 0,5 MPa)
• Gesamtübersetzungsverhältnis: 1/72
• Max. Spindeldrehzahl (4. Achse, Fanuc): 41,6 U/min (bei Motor 3000 U/min)
• Indexiergenauigkeit: 20 s
• Wiederholgenauigkeit: 4 s
• Gewicht: 65 kg

Wesentliche Merkmale

• Erhöhtes Spannmoment durch größere Kolbenfläche und neues Spannmechanismus-Design.
• Starre Gehäusekonstruktion zur Reduzierung von Verformungen bei schweren Bearbeitungen.
• Bremskolben-Design verringert Verzerrungen unter Last.
• Hoher Spannmoment ermöglicht höhere Bearbeitungsgeschwindigkeiten und reduziert Taktzeiten.

Optionen

• Manuelle Gegenstütze (Option): TS200RN oder MR200RN
• Tail Spindle (Option): TSR142-A
• Drehgelenk (Option): RJ40H20J01 (Hydraulisch/Pneumatisch 4 Anschlüsse) und weitere RJ-Serien
• MAC Mini Version: GTM200R40 (optional)

Technische Tabelle (Zusammenfassung)
Model: GT200 | GT250 | GT320
Table Diameter (mm): 200 | 250 | 320
Centre Hole Diameter (mm): 65H7 | 100H7 | 130H7
Through Hole Diameter (mm): 45 | 70 | 105
Centre Height (mm): 140 | 180 | 225
Clamping Torque (N·m) (at 0.5 MPa): 820 | 1600 | 2800
Motor Axis Reduced Inertia (kg·m^2): 0.00023 | 0.00036 | 0.00039
Servomotor (for Fanuc spec.): αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B
Total Reduction Ratio: 1/72 | 1/90 | 1/120
Max. Rotation Speed (min⁻¹) (4th axis spec., Fanuc spec., at motor 3000min⁻¹): 41.6 | 33.3 | 25
M signal spec. (at motor): 41.6 (3000min⁻¹) | 33.3 (3000min⁻¹) | 16.6 (2000min⁻¹)
Allowable Work Inertia (kg·m^2): 1.00 | 1.95 | 4.49
Indexing Accuracy (sec): 20 | 20 | 20
Repeatability (sec): 4 | 4 | 4
Mass of Product (kg): 65 | 87 | 145
Allowable Load Horizontal (kg): 200 | 250 | 350
Allowable Load Vertical (kg): 100 | 125 | 180
Manual Tailstock (as an option): MR200RN | MR250RN | MR320RN
Tail Spindle (as an option): MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45
Rotary Joint (as an option): RJ40H20J01 Hydraulic/Pneumatic 4 ports | RJ70H25J01 Hydraulic/Pneumatic 6 ports | RJ70H32J01 Hydraulic/Pneumatic 6 ports
