Spannzangenfutter mit Zylinderschaft KEM-AS-MA
mit SchlüsselDehnhülsenfür Bearbeitung

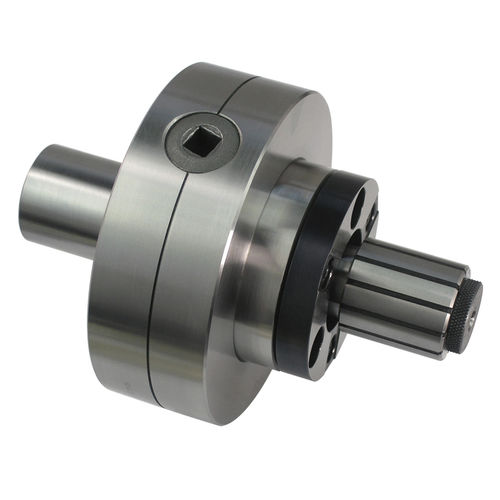

Spannzangenfutter mit Zylinderschaft - KEM-AS-MA - Kitagawa Europe - mit Schlüssel / Dehnhülsen / für Bearbeitung
Spannzangenfutter mit Zylinderschaft - KEM-AS-MA - Kitagawa Europe - mit Schlüssel / Dehnhülsen / für Bearbeitung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Spannart
mit Zylinderschaft, Dehnhülsen, mit Schlüssel
Anwendung
für Bearbeitung, für die Feinmechanik
Weitere Eigenschaften
Präzision, Hochpräzision, Handspann
Anzahl der Backen
3-Backen
Spannbereich

Max: 22,4 mm
(0,88 in)

Min: 12,4 mm
(0,49 in)

Beschreibung

Übersicht
  • Handbetätigtes Expansionsspannfutter, Modell KEM-AS-MA.
  • Spannbereich: 12,4 mm – 22,4 mm.
  • Zentrierzapfen: Ø38 mm.


Hauptmerkmale
  • Seitliche Betätigung mit mitgeliefertem Innenvierkantschlüssel; geeignet für Durchgangs- und Sacklochbohrungen.
  • Verwendet dieselben Präzisionsspannkerne, Buchsen und Anschläge wie die KEM CNC-Expansionsfutter.
  • Kann im 3-Backenfutter ausgerichtet und nachgespannt werden, um Rundlauf- und Koaxialitätswerte zu verbessern.
  • Universeller Zentrierzapfen ermöglicht schnelles Umsetzen von Maschine zu Maschine und reduziert Rüstzeiten.
  • Ausgelegt für hohe Zylindrizitäts- und Koaxialitätsanforderungen in kleinen bis mittleren Serien.


Abmessungen (siehe Skizze)
  • E: 64 mm
  • F: 14,5 mm
  • G: 22,1 mm
  • G (Bündig): 25,4 mm


Technische Daten
  • Modell: KEM-AS-MA
  • Typ: Handbetätigtes Expansionsspannfutter
  • Spannbereich: 12,4 mm – 22,4 mm
  • Zentrierzapfen: Ø38 mm (geschliffen)
  • Betätigung: seitlich, Innenvierkantschlüssel im Lieferumfang
  • Kompatibilität: gleiche Spannkerne, Buchsen und Anschläge wie die KEM CNC-Serie
  • Empfohlen für: kleine bis mittlere Serien (für Großserien die KEM CNC-Serie verwenden)
  • Genauigkeit: hohe Zylindrizität und Koaxialität; Verbesserung möglich durch Ausrichten/Anziehen im 3-Backenfutter


Empfohlenes Einsatzgebiet
  • Geeignet für Klein- und Mittelserien, Prototyping und maschinenübergreifenden Einsatz für Innenhalterungen.
  • Für kontinuierliche Großserienproduktion empfehlen wir die KEM CNC-Expansionsfutter.
