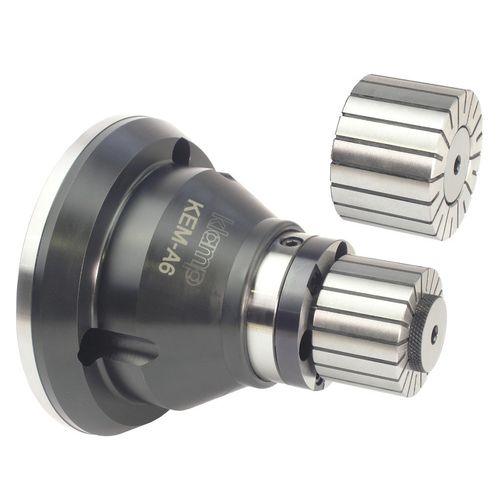

Dehnhülsen-Spanndorn KEM-AS-A6

für Drehenfür Innendrehenmodular

Übersicht
Der KEM-AS-A6 ist ein Expansionsmandrel für Innenspannung, ausgelegt für präzisen Innenhalt von Werkstücken auf Drehmaschinen. Er verfügt über ein Rückzugsdesign für Doppelkontakt-Rigidiät und eine gemeinsame Flanschkonfiguration für modulare Austauschbarkeit.

Hauptmerkmale

• Pull-back-Design zieht das Werkstück gegen einen Anschlag für Doppelkontaktsteifigkeit.
• Modulare Flanschkonfiguration ermöglicht Austauschbarkeit mit kompatiblen Rückkörpern.
• Bitte bei Bestellung Standard- oder bündige Hülsen angeben.

Vollständige Baugruppenmaße

• A: 95 mm
• B: 115 mm
• C: 170 mm
• D: 125 mm
• E: 64 mm
• F: 14,5 mm
• G: 22,1 mm (G bündig: 25,4 mm)

Technische Parameter

• Spindelaufnahme: A2-6
• Spannbereich Mandrel: 12,4 mm - 22,4 mm
• Spannbereich Hülse: 0,5 mm
• Maximale Ziehkraft: 7 kN
• Maximale Haltekraft: 12,5 kN
• Max. Gewindedurchmesser Zugmutter: M75 x 2

Bestellhinweise

• 1. Wählen Sie das passende Mandrel-Modell entsprechend dem/den zu spannenden Durchmesser(n) — Modelle werden nach Spannbereich identifiziert.
• 2. Wählen Sie die Teilenummer passend zur Spindelaufnahme Ihrer Drehmaschine — jedes ID-System enthält einen drawtube-Adapter, der an Ihr Drawtube anpassbar ist.
• 3. Bestellen Sie Hülsen und Anschläge separat; geben Sie Standard- oder bündige Hülsen bei der Bestellung an.

Lieferumfang und Konstruktionshinweise

• Jedes Mandrel enthält die Expansionsstange, einen Expansionsstangenadapter und Montagematerial.
• Alle Expansionshülsen sind verleimt, um Dichtigkeit gegen Kühlschmierstoffe und Späne zu gewährleisten.
• Das Doppelwinkel-Design sorgt für parallele Hülseexpansion über die gesamte Länge und ein positives Loslösen beim Öffnen.
• Hülsen kollabieren 0,1 mm unter dem Nennschliffdurchmesser zur erleichterten Werkstückbe- und -entladung.

Spezifikationen

• Serie: KEM
• Modell: KEM-AS-A6
• Spindelaufnahme: A2-6
• Spannbereich Mandrel: 12,4 mm - 22,4 mm
• Spannbereich Hülse: 0,5 mm
• Maximale Ziehkraft: 7 kN
• Maximale Haltekraft: 12,5 kN
• Max. Gewindedurchmesser Zugmutter: M75 x 2
• Vollständige Baugruppenmaße (A–G) wie oben angegeben
