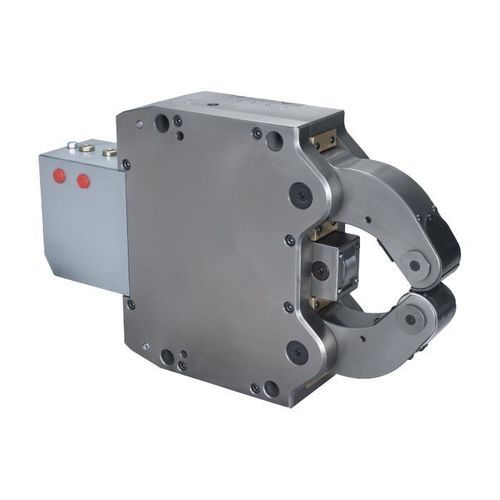

Selbstzentrierende Lünette / für Drehbank FRUN 3.1

Übersicht
Vollständig abgedichteter Steady Rest für Standard-Drehanwendungen. Erhältlich in Durchmessern von 6 mm bis 350 mm. Geeignet für Flachbett- und Schrägbett-CNC-Drehmaschinen. Befestigungswinkel auf Anfrage verfügbar.

Hauptmerkmale

• Zentrierbereich mit 3-teiliger Späneabdeckung: 20 - 165 mm
• Zylinderbohrung (d): 70 mm
• Hydraulischer Anschluss (BSP) [h]: 1/4"
• Betriebsdruck (min/max): 8 / 80 bar
• Max. Klemmkraft je Rolle: 10 kN
• Klemmkraft je Rolle bei 15 bar: 2.5 kN
• Zentriergenauigkeit über den gesamten Klembereich: 0.04 mm
• Wiederholgenauigkeit: 0.007 mm
• Max. Umfangsgeschwindigkeit: 725 m/min
• Gewicht (ca.): 48 kg
• Sicherheitsventil
• Vorrichtung für Rückmeldung bei maximaler Öffnung
• Enthält 1 Satz 3-teiliges Späneschutz
• Vorrichtung für Druckluftanschluss
• Vorrichtung für zentrale Schmierung

Weitere Informationen
Diese vollständig abgedichtete Serie ist für Standard-Drehanwendungen ausgelegt und wird in einem weiten Durchmesserbereich von 6 mm bis 350 mm angeboten. Geeignet für Flachbett- und Schrägbett-CNC-Drehmaschinen. Befestigungswinkel und Optionen sind nach Kundenwunsch lieferbar.

Technische Daten

• Modell: FRUN 3.1
• Zentrierbereich (mit 3-teiligem Spänenschutz): 20 - 165 mm
• Zylinderbohrung: 70 mm
• Hydraulischer Anschluss (BSP): 1/4"
• Betriebsdruck: 8 - 80 bar
• Max. Klemmkraft pro Rolle: 10 kN
• Klemmkraft pro Rolle bei 15 bar: 2.5 kN
• Zentriergenauigkeit (gesamter Bereich): 0.04 mm
• Wiederholgenauigkeit: 0.007 mm
• Max. Umfangsgeschwindigkeit: 725 m/min
• Gewicht (ca.): 48 kg
• Enthält Sicherheitsventil; Vorrichtungen für Rückmeldung bei maximaler Öffnung, Druckluftanschluss und zentrale Schmierung; 3-teiliges Späneschutz enthalten
• Verfügbare Durchmesser: 6 mm – 350 mm
