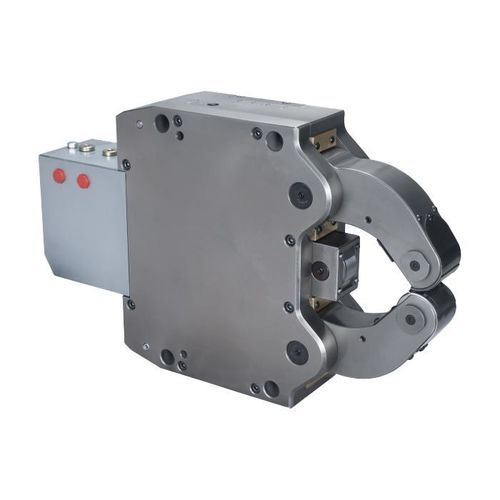

Selbstzentrierende Lünette / für Drehbank FRUN 2

Übersicht
Dicht ausgeführte Lünette für Standard-Drehanwendungen. Geeignet für Flachbett- und Schrägbett-CNC-Drehmaschinen. Verfügbare Durchmesser: 6 mm bis 350 mm. Montagehalterungen auf Anfrage erhältlich.

Hauptmerkmale

• Zentrierbereich (mit 3‑teiliger Spanabdeckung): 8-101 mm
• Zylinderbohrung (d): 50 mm
• Hydraulikanschluss (BSP) [h]: 1/4"
• Betriebsdruck (Min/Max): 8/70 bar
• Max. Klemmkraft pro Rollenführung: 4,5 kN
• Klemmkraft pro Rolle bei 15 bar: 1,13 kN
• Zentiergenauigkeit (gesamter Bereich): 0,02 mm
• Wiederholgenauigkeit: 0,005 mm
• Max. Umfangsgeschwindigkeit: 800 m/min
• Ca. Gewicht: 20 kg
• Sicherheitsventil enthalten
• Vorsorge für Rückmeldung bei maximaler Öffnung
• Enthält 1 Satz Spanabdeckung (3‑teilig)
• Vorsorge für Druckluftanschluss
• Vorsorge für zentrale Schmierung

Weitere Informationen
Diese dicht ausgeführte Baureihe ist für Standard-Drehanwendungen vorgesehen. Verfügbare Durchmesser von 6 mm bis 350 mm; geeignet für Flachbett- und Schrägbett-CNC-Drehmaschinen. Montagehalterungen nach Kundenanforderung lieferbar.

Technische Daten

• Modell: FRUN 2
• Zentrierbereich: 8-101 mm (mit 3‑teiliger Spanabdeckung)
• Zylinderbohrung (d): 50 mm
• Hydraulikanschluss (BSP): 1/4"
• Betriebsdruck: 8-70 bar
• Max. Klemmkraft pro Rolle: 4,5 kN
• Klemmkraft pro Rolle bei 15 bar: 1,13 kN
• Zentiergenauigkeit (gesamter Bereich): 0,02 mm
• Wiederholgenauigkeit: 0,005 mm
• Max. Umfangsgeschwindigkeit: 800 m/min
• Ca. Gewicht: 20 kg
• Sicherheitsventil und 3‑teiliger Spanabdeckungssatz (1 Satz) enthalten
• Vorsorgungen: Rückmeldung Öffnung max., Druckluftanschluss, zentrale Schmierung
