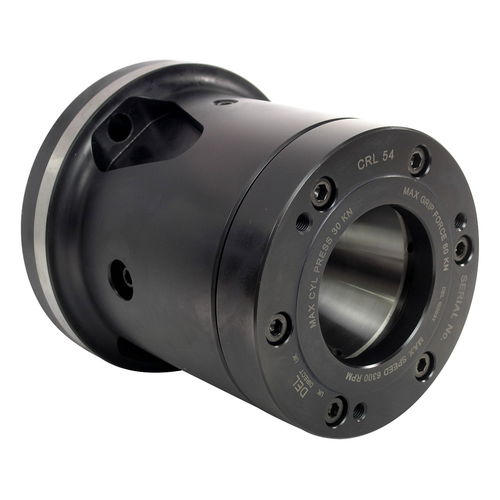

Spannzangenfutter mit Spannstift CRL54A6

Druckspannzangefür Bearbeitungfür Drehen

Übersicht
Langserien-Kraftspannzangenfutter zum Einbau an Drehspindeln und für Barfeed-Anwendungen, erhältlich in verschiedenen Montagetyen und kompatibel mit Feder-, Varibore- und rubberflex-Spannzangen.

Hauptmerkmale

• Spannbereich (mm): 1,6 - 54
• Hülsenhub (mm): 10
• Max. Drehzahl (min-1): 6300
• Max. Eingabekraft (kN): 30
• Max. Spannkraft (kN): 60
• Passender Zylinder: S1552

Spannzangen-Kompatibilität

• Geeignet für D853E Federspannzangen (hohe Genauigkeit, zweite Operation)
• Kompatibel mit D120 Varibore Spannzangen (2–3 mm Bereich für erste Operation)
• Auch kompatibel mit rubberflex-Spannzangen

Konstruktion & Anwendung

• Entwickelt für den Einsatz mit Bar Pushers / Barfeedern und zur direkten Montage an der Drehspindel oder über Präzisions-Adapterplatten
• Langer Körper und großer Bereich, um hochpräzise Federspannzangen aufzunehmen und gleichzeitig den Werkzeugfreiraum zu maximieren; Serienkapazitäten bis 80 mm
• Festlängen-Spannzange hält das Werkstück während der Betätigung stabil für präzise Z-Achsen-Positionierung; ein konischer Mantel drückt die Spannzange zusammen
• Erst- und Zweitbearbeitung: Varibore und rubberflex für unbearbeitete Stangen (erste Operation); Federspannzangen für hohe Genauigkeit (zweite Operation)
• Mit Montagebolzen geliefert; optionaler, nach Maß gefertigter Drawtube-Verbinder für sofortige Inbetriebnahme
• Gehärtete Bauteile zur Optimierung von Steifigkeit und Lebensdauer; Direktmontage-Design für hohe Konzentrizität bei Drehzahlen
• Austauschbar mit Kraftspannfuttern der Serie B-200

Technische Daten

• Modell: CRL54A6
• Spannbereich (mm): 1,6 - 54
• Hülsenhub (mm): 10
• Max. Drehzahl (min-1): 6300
• Max. Eingabekraft (kN): 30
• Max. Spannkraft (kN): 60
• Gewicht (kg): 15
• Passender Zylinder: S1552
• Geeignete Spannzangen: D853E (Feder), D120 (Varibore); rubberflex kompatibel
• Austauschbar mit: B-200 Series Power Chucks
