Spannzangenfutter CRL42

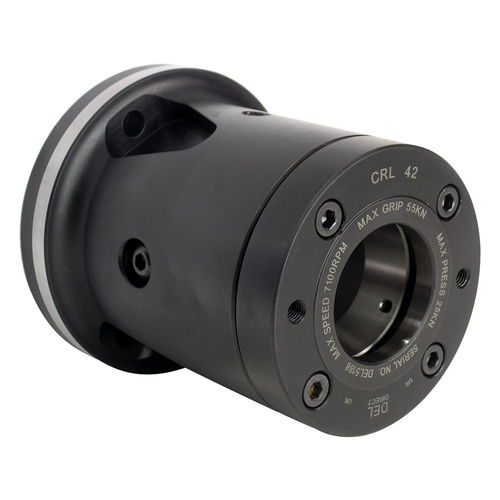

Spannzangenfutter - CRL42 - Kitagawa Europe
Spannzangenfutter - CRL42 - Kitagawa Europe
Spannzangenfutter - CRL42 - Kitagawa Europe - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Rotationsgeschwindigkeit

Max: 7.100 rpm
(44.611 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Beschreibung

Hauptmerkmale
  • Langserien-Spannzangenfutter in verschiedenen Montagetypen erhältlich für Direktmontage auf der Spindel oder über Präzisions-Adapterplatten.
  • Spannbereich: 2–42 mm.
  • Hülsenvorschub (Kolbenhub): 7 mm.
  • Maximale Drehzahl: 7100 min-1.
  • Max. Eingangskraft: 25 kN.
  • Max. Spannkraft: 55 kN.
  • Gewicht: 9 kg.
  • Passender Zylinder: S1246.
  • Geeignet für D173E Federzangen, D673 Varibore und Rubberflex Spannzangen.


Spannzangentypen und Anwendungen
  • Federspannzangen (D173E): für Zweitbearbeitung; die Spannzangen werden entsprechend dem gegriffenen Durchmesser in der Größe angepasst, um hohe Genauigkeit zu gewährleisten. Standardspannzangen sind glatt oder gezahnt lieferbar, in der Regel in 0,5‑mm‑Schritten oder nach spezifischem Durchmesser.
  • Varibore‑Spannzangen (D673): ideal für Erstbearbeitung; effektiver Bereich 2–3 mm zur Handhabung von Rohmaterial. Lieferung glatt, gezahnt oder mit Super‑Grip.
  • Rubberflex‑Spannzangen: gleiche Genauigkeit wie Federspannzangen; elastische Gummi‑Metall‑Vulkanisation ermöglicht einen Spannbereich von ±1 mm zum Nenndurchmesser.


Weitere Informationen
  • Ausgelegt zur Verwendung mit Stangenstößeln (bar pushers) und Stangenzuführungen.
  • Verstellbare Anschläge für eingesetzte Spannzangen (Federzangen) sind verfügbar.
  • Langer Körper / großer Bereich: Das CRL‑Design optimiert die Außenmaße für maximalen Werkzeugfreiraum bei gleichzeitig großer Spannkapazität (Serie 1,6–80 mm).
  • Festlängen‑Collet: das Werkstück bleibt während der Betätigung in fester Z‑Position für präzise axiale Positionierung.
  • Austauschbare Collet‑Optionen (spring, varibore, rubberflex) erhöhen die Flexibilität zwischen Erst‑ und Zweitbearbeitung.
  • Lieferung mit Befestigungsschrauben und optionalem, maßgefertigtem Drawtube‑Connector für problemfreie Installation.
  • Direkt‑ oder Adapterplattenmontage gewährleistet wiederholgenaue Befestigung an der Spindel und minimiert Rüstzeiten.
  • Vergütete Ausführung zur Optimierung von Steifigkeit und Lebensdauer. Direktmontage eignet sich für hochdynamische Anwendungen durch hohe Rundlaufgenauigkeit.
  • Langserien Power‑Spannzangenfutter austauschbar mit B‑200 Serie Power Chucks.


Technische Daten
  • Modell: CRL42
  • Spannbereich: 2–42 mm
  • Hülsenvorschub: 7 mm
  • Maximale Drehzahl: 7100 min-1
  • Max. Eingangskraft: 25 kN
  • Max. Spannkraft: 55 kN
  • Gewicht: 9 kg
  • Passender Zylinder: S1246
  • Geeignet für: D173E Federzangen, D673 Varibore und Rubberflex

Kataloge

Collet Chuck
Collet Chuck
16 Seiten
