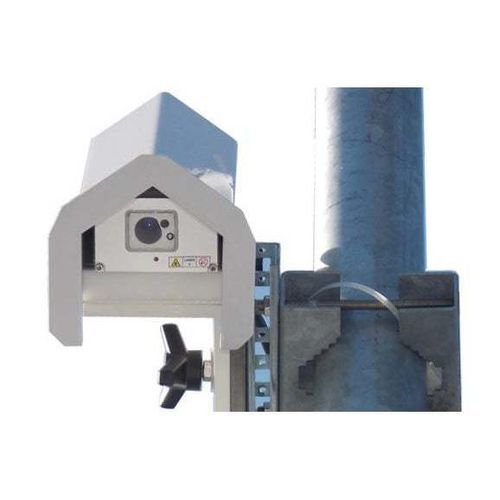

Schneesensor SHM31

Übersicht
Der SHM31 liefert berührungslose, auf Millimeter genaue Schneehöhenmessungen mittels sichtbarem Laserstrahl, der auf den Boden gerichtet ist. Für feste Montage bis 16 m über schneefreiem Untergrund ausgelegt, erbringt das Gerät innerhalb von Sekunden verlässliche Messwerte in unterschiedlichen Wetterlagen. Integrierte Heizfunktionen schützen die optische Fensterfläche und verlängern die Lebensdauer der Laserdiode; das robuste IP68-Gehäuse minimiert den Wartungsaufwand.

Hauptmerkmale

• Sichtbarer Messlaserstrahl für berührungslose Schneehöhenmessung
• Millimetergenaue Messung mit kurzem Messzyklus (Sekunden)
• Montagehöhe bis zu 16 m über schneefreiem Untergrund
• Verschiedene Heizfunktionen für zuverlässigen Betrieb bei widrigen Witterungsbedingungen und längere Diodenlebensdauer
• Robustes IP68-Gehäuse zur Minimierung der Wartung (regelmäßige Reinigung vor Saisonbeginn)
• Kalibrierungsprüfung möglich mit Referenzplatten
• Service in der Regel auf gelegentlichen Austausch der Laserdiode beschränkt

Technische Daten

• Produktnummer: 8365.3
• Spannungsversorgung: 12, 24 VDC
• Laserklasse: Klasse 2 (IEC 60825-1:2014; entspricht 21 CFR 1040.10 mit Ausnahmen gemäß Laser Notice No. 50, 24. Juni 2007)
• Präzision: 0,2 in (5 mm)
• Messbereich (EU): 0 - 49 ft (0 - 15 m)
• Abmessungen: 11,9 x 5,1 x 9,2 in (302 × 130 × 234 mm)
• Betriebstemperaturbereich: -40 - +122 °F (-40 - +50 °C)
• Stromverbrauch: ohne Heizung ca. 0,7 W (bei 24 Vdc, Messintervall 10 s); mit Fenstervorheizung ca. 3,4 W; max. 18 W
• Schnittstellen: RS-485, RS-232, SDI-12
• Genauigkeit: ± (5 mm + 0,06 %)
• Gewicht (EU): 5,2 lbs (2,3 kg)
• Gehäusebewertung: IP68
• Konformität: 2014/30/EU & RoHS 2011/65/EU, EN 61326-1:2012 (industriell)
• Protokolle: RS485 - ASCII, UMB, Modbus; RS232 - ASCII, UMB; SDI-12 - SDI-12
• Messtechnologie: Laser-Entfernungsmessung mittels Phasenvergleich und Laufzeitmessung
• Wiederholgenauigkeit: 0,02 in (5 mm)
• Empfohlene Montagekonfigurationen: 0,3 - 52 ft (0,1 - 16 m)
